Cad an Sorcóir Aeir I ndáiríre Déanann i Líne Táirgthe
Déanann sorcóir aeir brú aeir comhbhrúite a thiontú ina fhórsa líneach meicniúil, agus is é an freagra gearr d'aon duine a roghnaíonn ceann: cinneann méid tolladh aschur fórsa, socraíonn fad stróc fad taistil, agus cinneann dearadh na slaite toilleadh ualachiompartha faoi ualaí taobh . Táirgeann sorcóir actuator aeroibrithe caighdeánach ag rith ar aer siopa 6 bar (87 psi) le tolladh 32mm thart ar 482 niútan fórsa ar an stróc bhrú, atá go leor chun an chuid is mó de na tascanna clampála, ardaithe agus brú a fhaightear ar threalamh pacáistithe agus cóimeála a thiomáint. Má theastaíonn níos mó fórsa ó phróiseas gan an tolladh a mhéadú, is iad na cosáin phraiticiúla amháin ná brú líne a ardú (laistigh de theorainn rátáilte an tsorcóra, de ghnáth 10 mbarra d’aonaid chaighdeánacha) nó athrú go dearadh sorcóra tandem a chruann dhá loine ar shlat amháin.
Titeann sorcóirí actuator isteach i dhá theaghlach meicniúla leathan: sorcóirí aonghníomhaithe, a úsáideann brú aeir chun bogadh i dtreo amháin agus earrach chun filleadh, agus sorcóirí gníomhú dúbailte, a úsáideann brú aeir le haghaidh síneadh agus aistarraingthe araon. Is ionann dearaí gníomhaithe dúbailte agus thart ar 75% de shuiteálacha sorcóir aeroibrithe tionsclaíocha de réir sonraí dáileoir comhpháirteanna ó chatalóga Festo agus SMC, go príomha toisc go dtugann siad fórsa rialaithe agus luas sa dá threo agus nach gcaitheann siad fuinneamh ag comhbhrú earrach fillte ar gach timthriall.
Fórsa Sorcóir a Ríomh: Na hUimhreacha is Tábhacht
Tá an fhoirmle fórsa do shorcóir neomatach simplí: Fórsa (N) = Brú (barra) x Achar (cm²) x 10 . Ríomhtar an t-achar loine ón trastomhas tollta ag baint úsáide as an bhfoirmle achar ciorcail chaighdeánach, ga π amanna cearnaithe. Maidir leis an stróc slat-taobh (tarraingt siar), ní mór achar trasghearrtha an tslat a dhealú ón limistéar iomlán loine, agus is é sin an fáth go bhfuil fórsa aistarraingthe i gcónaí níos ísle ná fórsa síneadh ar shorcóir atá ag gníomhú go dúbailte, go minic 10% go 15% ag brath ar thrastomhas an tslat.
| Trastomhas Bore | Ceantar loine | Fórsa ag 6 Bar | Feidhmchlár tipiciúil |
|---|---|---|---|
| 16 mm | 2.01 cm² | 120 N | Ejection cuid bheag, geataí |
| 25 mm | 4.91 cm² | 295 N | Daingneáin clampála éadroma |
| 32 mm | 8.04 cm² | 482 N | Stopann an iompróir, brúigh plátaí |
| 50 mm | 19.63 cm² | 1178 N | Feistiú preas, foirmiú leathán miotail |
| 80 mm | 50.27 cm² | 3016 N | Clampáil trom, uirlisiú bás-réitigh |
Is fiú a thabhairt faoi deara gurb ionann an fórsa teoiriciúil ón bhfoirmle seo agus an t-aschur uasta atá ar fáil roimh chaillteanais cuimilte. Ritheann fórsa seachadta fíor-dhomhain thart ar 5% go 10% níos ísle mar gheall ar fhrithchuimilt róin, go háirithe i sorcóirí a bhí ag rith ar feadh tréimhsí fada gan cothabháil lubrication.
Stíleanna Comhlacht Sorcóir agus Nuair a Feileann Gach Ceann
Déantar sorcóirí aeir a mhonarú i roinnt cumraíochtaí comhlachta, agus tá roghnú an stíl mícheart ar cheann de na foinsí is coitianta a bhaineann le caitheamh roimh am ar threalamh uathoibrithe.
Corp Cruinn (ISO 6432) Sorcóirí
Is iad seo an rogha is dlúithe le haghaidh méid tollta ar leith agus gléasta go héasca i bhfrámaí daingean meaisín ag baint úsáide as lúibíní clevis nó flange. Faightear iad go coitianta i méideanna tollaidh ó 8mm go 25mm agus is fearr leo airm phioc agus áit, meicníochtaí beaga ejector, agus feidhmeanna geataí áit a bhfuil an spás feadh na haise gníomhaithe teoranta.

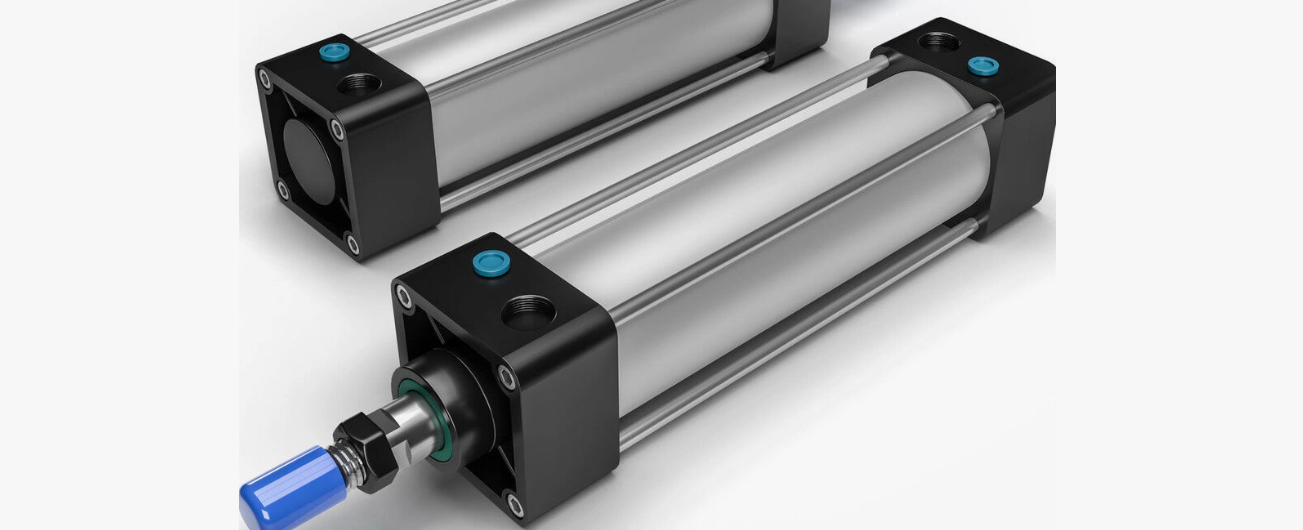

Comhlacht Próifíl (ISO 15552) Sorcóirí
Comhlachtaí trasghearrtha cearnacha nó dronuilleogacha le sliotáin gléasta comhtháite feadh na gceithre thaobh. Ligeann na dromchlaí cothroma agus na grooves sliotán T do dhearthóirí braiteoirí, lúibíní, agus ráillí treorach a bhrú go díreach chuig an gcorp sorcóra gan daingneáin bhreise. Tá an stíl seo chun tosaigh sa raon tollaidh 32mm go 125mm agus is é an rogha réamhshocraithe le haghaidh uathoibriú tionsclaíoch ginearálta.
Sorcóirí Treoraithe (Sleamhnán).
Nascann siad seo sorcóir caighdeánach le slata treorach líneacha ionsuite, go hiondúil dhá sheafta cruach chruaite a shíneann comhthreomhar leis an bpríomhshlat. Ionsúnn na slata treorach ualaí taobh agus chasmhóiminte a lúbfadh nó a chaithfeadh slat sorcóir caighdeánach agus séala. Ba cheart go n-úsáidfeadh aon fheidhmchlár ina gcuirtear an t-ualach as lár ó lárlíne an tslat, amhail lámh bhrúite nó gripper rothlach, sorcóir treoraithe seachas sorcóir slat caighdeánach. , toisc gurb é an luchtú taobh an chúis aonair is mó le teip ró-luath róin slat.
Sorcóirí Dlúth
Stróc gearr, aonaid le próifíl chomhréidh atá deartha le haghaidh oibríochtaí clampála ina bhfuil spás aiseach ar phréimh, mar shampla ar tháblaí rothlacha ilstáisiúin. Is annamh a sháraíonn faid stróc 50mm, ach fágann an aghaidh gléasta cothrom agus an fad iomlán laghdaithe go bhfuil siad oiriúnach do shuiteálacha nach n-oireann sorcóir caighdeánach iontu.
Stíleanna Gléasta agus a gComhshócmhainní Meicniúla
Ní hamháin go mbíonn tionchar ag an stíl gléasta a roghnaítear ar an suiteáil ach cuireann an lúbadh strus ar an gcorp sorcóra agus ar an taithí slat le linn oibriú.
- Gléasta cos : Bolted feadh bun an chomhlachta sorcóra, simplí agus docht, ach éilíonn sé an cosán ualaigh a ailíniú go foirfe chun chuimhneacháin lúbthachta ar an gcomhlacht feadán a sheachaint.
- Gléasta flange : Bolted ag an gcaipín nó an ceann, an-docht d'fheidhmchláir bhrú/tarraingt aiseach, atá coitianta ar threalamh brúigh agus stampála.
- Gléasta trunnion : Ligeann pointe maighdeog don sorcóir luascadh mar a shíneann sé, atá riachtanach le haghaidh arm clamp agus meicníochtaí ardaithe a rothlaíonn trí stua seachas bogadh i líne dhíreach.
- Clevis gléasta : Nasc bioráin agus forc ar chúl an tsorcóra, a phéireáiltear go minic le clevis ag deireadh an tslat freisin, rud a ligeann don sorcóir iomlán pivot le linn an stróc.
Is iad feisteas trunnion agus clevis na roghanna amháin ba chóir a úsáid nuair nach líne dhíreach é an cosán gníomhaithe, ós rud é go ndéanfaidh gléasanna dochta ar ualach pivoting an slat loine a lúbadh go tapa.
Tomhaltas Aeir: Méadaigh an Comhbhrúiteoir i gceart
Fachtóir amháin nach ndéantar dearmad air agus sorcóirí á gcur le córas aeroibrithe atá ann cheana féin ná an t-éileamh iomlán aeir. Ídíonn gach timthriall de shorcóir toirt aeir chomhbhrúite atá comhionann leis an limistéar loine arna iolrú ar fhad an stróc, arna mhéadú faoi dhó i gcás sorcóirí atá ag gníomhú go dúbailte ós rud é go líonann agus go sceitear an dá sheomra gach timthriall.
Mar shampla, tá toirt loine thart ar 393 cm³ ar thaobh an tsínidh ag sorcóir tollta 50mm le stróc 200mm. Cuir leis an toirt taobh slat (beagán níos lú mar gheall ar dhíláithriú slat, glaoigh air 370 cm³), agus ídíonn timthriall iomlán amháin thart ar 763 cm³ d'aer saor in aisce ag brú an atmaisféir, arna iolrú faoin gcóimheas comhbhrú. Ag 6 bharra (7 mbarra iomlán), sin thart ar 5.3 lítear d'aer saor in aghaidh an timthrialla. I gcás meaisín a ritheann an sorcóir seo ar 20 timthriall in aghaidh an nóiméid, ídeoidh sé thart ar 106 lítear in aghaidh an nóiméid d'aer saor don aon actuator amháin sin , atá ina ualach brí nuair a iolraítear é ar fud meaisín le dosaen sorcóir nó níos mó.
| Méid Tórraimh | Stróc 100mm | Stróc 200mm | Stróc 300mm |
|---|---|---|---|
| 25 mm | 26 L/nóim | 52 L/nóim | 78 L/nóim |
| 32 mm | 42 L/nóim | 84 L/nóim | 127 L/nóim |
| 50 mm | 53 L/nóim | 106 L/nóim | 159 L/nóim |
| 80 mm | 135 L/nóim | 271 L/nóim | 406 L/nóim |
Is gnách go ndéanann plandaí meastachán ar mhéid an chomhbhrúiteora nuair a bhíonn cealla uathoibrithe nua á gcur leo toisc go ríomhtar iad bunaithe ar tholladh sorcóra ina n-aonar gan an ráta timthriall a fhachtóiriú. Comhbhrúiteoir nach bhfuil ró-bheag le haghaidh éileamh iomlán is cúis le brú líne le linn buaic-rothaíochta, rud a laghdaíonn go díreach aschur fórsa gach sorcóir ar an gcóras ag an am céanna, uaireanta as a dtiocfaidh teicneoirí chun an symptom a dhiagnóiseadh mar actuator teip nuair a bhíonn an fíorchúis in aghaidh an tsrutha.
Cushioning Deireadh Stróc agus Cén Fáth a Leathnaíonn sé Saol na Seirbhíse
Ag deireadh gach stróc, luasmhoillíonn an loine trí slamming isteach sa chuas deiridh ach amháin má tá cineál éigin cushioning i láthair. Tá sorcóirí caighdeánacha gan cúisíní teoranta do threoluasanna loine réasúnta íseal, go ginearálta faoi 0.3 méadar in aghaidh an tsoicind, sula dtosaíonn fórsaí tionchair ag déanamh damáiste do loine, caipíní deiridh, agus crua-earraí gléasta.
Úsáideann cushioning inchoigeartaithe comhla snáthaide chun an t-aer sceite a throttle sa 10 go 15mm taistil deiridh, ag moilliú an loine sula dtéann sé i dteagmháil leis an gcaipín deiridh. Is féidir leis an ngné aonair seo saol seirbhíse an tsorcóra a leathnú go suntasach, toisc go gcuireann an turraing mheicniúil arís agus arís eile ar stad gan mhaolú go mór le caitheamh róin, scaoileadh ceanglóir, agus cnagadh deireadh caipín réitigh ar shorcóirí alúmanam-bodied.
Le haghaidh feidhmchláir a shíneann os cionn 0.5 m/s, nó d’aon sorcóir a iompraíonn mais ualaigh os cionn cúpla cileagram, ba cheart a mheas gur riachtanas caighdeánach é mhaolú aeir inchoigeartaithe seachas uasghrádú roghnach . Tairgeann tuairteoirí rubair rogha eile ar chostas níos ísle le haghaidh ualaí níos éadroime agus luasanna níos ísle, ag ionsú tionchair trí dhífhoirmiú leaisteacha seachas sracaireacht aeir, ach caitheann siad amach agus éilíonn siad athsholáthar tréimhsiúil.
Roghnú Ábhar le haghaidh Timpeallachtaí Oibriúcháin Éagsúla
Cinneann corp, slat, agus ábhair róin an tsorcóra actuator cé chomh maith agus a mhaireann sé lasmuigh d'urlár monarchan atá glan, tirim, faoi rialú aeráide.
Sorcóirí Comhlacht Alúmanam Caighdeánach
Is é alúmanam anodized an réamhshocrú le húsáid ghinearálta faoi dhíon. Tá sé éadrom, cuireann sé in aghaidh creimeadh dromchla ó ghnáth-thaise, agus meaisíní go héasca le haghaidh na dhorn beachtas is gá chun dea-róin a choinneáil. Níl sé oiriúnach do thimpeallachtaí ina bhfuil ceimiceáin loiscneacha níocháin nó nochtadh leanúnach sáile gan bratuithe breise.
Sorcóirí Cruach Dhosmálta
Úsáidtear é i bpróiseáil bia, i gcógaisíocht agus i bhfeidhmeanna mara nuair is gnáthamh é a níochán síos le glantóirí clóirínithe nó nochtadh d'aer salainn. Cosnaíonn sorcóirí dhosmálta níos mó, go hiondúil 1.5 go 2.5 uair an praghas ar aonad alúmanaim coibhéiseach, ach seachnaíonn siad an creimeadh pollta a d'éileodh athsholáthar go minic sna timpeallachtaí seo ar shlí eile.
Comhdhúile Séala
Tá rónta nítríle (NBR) caighdeánach le haghaidh aersheirbhíse ginearálta ag teochtaí ó -20 ° C go 80 ° C. I gcás feidhmeanna ardteochta in aice le oighinn nó stáisiúin táthaithe, leathnaíonn rónta fluaracarbóin (FKM/Viton) an raon inúsáidte suas go dtí thart ar 150 ° C ach cosnaíonn siad i bhfad níos mó. Maidir le hinnealra de ghrád bia agus cógaisíochta, tá gá le comhdhúile róin a chomhlíonann FDA agus ba cheart iad a shonrú go sainráite nuair a bhíonn siad á n-ordú, ós rud é go bhféadfadh sé nach gcomhlíonann rónta caighdeánach riachtanais phróiseála sláintíochta.
Comharthaí Teip Choitianta agus a bhFréamhchúiseanna
Casann teicneoirí allamuigh arís agus arís eile ar an líon céanna patrúin teipe ar shorcóirí actuator, agus sábhálann siad aga neamhfhónaimh shuntasach iad a aithint go tapa.
| Siomptóim | Cúis Dóchúil | Gníomh Ceartúcháin |
|---|---|---|
| Stróc mall nó sluggish | Feadánra róbheag, feisteas sriantach, nó brú íseal líne | Seiceáil brú an tsoláthair ag an gcalafort sorcóra, ardaigh trastomhas feadáin |
| Aer ag sceitheadh ó cheann an tslat | Séala slat caite, go minic ó luchtú taobh nó éillithe | Athsholáthar feiste róin, scrúdaigh an scóráil slata agus an fhoinse taobh-ualaigh |
| Drifts sorcóir nuair a bhíonn aer múchta | Seachbhóthar séala loine inmheánach a cheadaíonn aistriú aeir idir seomraí | Athsholáthar séala loine, scrúdaigh tolladh le haghaidh scórála |
| Bang ard ag deireadh stróc | Cushioning in easnamh nó caite, treoluas iomarcach | Coigeartaigh comhla snáthaide mhaolú nó cuir rialú sreafa ar an sceite |
| Slat loine lúbtha | Luchtú taobh thar na teorainneacha rátáilte, mí-ailíniú | Cuir sorcóir treoraithe nó ailíniú ceart meicniúil ina ionad |
Rianaíonn an chuid is mó de theipeanna roimh am sorcóra siar go dtí dhá bhunchúis: luchtú taobh ar an tslat ó ghléasadh mí-ailínithe, agus soláthar aeir éillithe ag iompar taise nó cáithníní isteach sna rónta. Tugann aonad scagaire-rialtóra-lubricator (FRL) a chothabháiltear i gceart in aghaidh an tsrutha ó gach actuator aghaidh go díreach ar an dara cúis, agus seiceálacha ailínithe gnáthaimh le linn cothabhála coisctheach seoladh an chéad cheann.
Seicliosta Praiticiúil chun Sorcóir Gníomhróra Nua a Shonrú
Nuair a bhíonn sorcóir actuator aeroibrithe nua á shonrú le haghaidh dearadh nó iarfheistiú meaisín, seachnaítear na botúin sonraíochta is coitianta ag obair trí na pointí seo a leanas.
- Ríomh an fórsa atá ag teastáil ag an mbrú líne is ísle a bhfuiltear ag súil leis, ní ag an mbrú ainmniúil, ós rud é go bhféadfadh brú dul i léig le linn buaicéilimh.
- Roghnaigh tormhéid le lamháil sábháilteachta 25% ar a laghad os cionn an cheanglais fórsa íosta ríofa.
- Deimhnigh go bhfuil fad an stróc i gceist le taisteal meicniúil iomlán chomh maith le haon fhad mhaolú ag gach ceann díobh.
- Roghnaigh sorcóir treoraithe má chuirtear aon ualach taobh nó chasmhóiminte i bhfeidhm ar an slat le linn an stróc.
- Ábhar róin agus ábhar coirp a mheaitseáil leis an timpeallacht chomhthimpeallach, lena n-áirítear teocht, taise, agus nochtadh ceimiceach.
- Sonraigh an cineál cushioning bunaithe ar an treoluas loine ionchais agus mais ualaigh.
- Deimhnigh go bhfuil an stíl gléasta ag teacht leis an gcosán ualaigh, an líne dhíreach i gcoinne an ghluaisne mhaighdeogach.
- Cuir tomhaltas aeir an sorcóra nua leis an éileamh iomlán ar an gcóras agus fíoraigh cumas comhbhrúiteora.
Tar éis an tseichimh seo in ord, seachas tosú ó uimhir pháirt na catalóige agus oibriú ar gcúl, is é an difríocht idir actuator a ritheann go hiontaofa ar feadh na mblianta agus ceann a thiocfaidh chun bheith ina mhír chothabhála athfhillteach laistigh de mhíonna ón suiteáil.
