Cad is Sorcóir Aerghníomhaithe ann agus Conas a Oibríonn sé?
An sorcóir actuator aer — ar a dtugtar go forleathan sorcóir neomatach nó aershorcóir — is feiste meicniúil é a thiontaíonn fuinneamh an aeir chomhbhrúite go gluaisne mheicniúil líneach nó rothlach. I gcleachtas tionsclaíoch, tá sé ar cheann de na teicneolaíochtaí gníomhaithe is forleithne a imlonnaítear: i meastacháin ó Grand View Research (2023) tá an margadh sorcóir aeroibrithe domhanda thart ar bheagán. USD 14.7 billiún , le CAGR réamh-mheasta de 5.2% trí 2030, arna thiomáint ag uathoibriú, pacáistiú, agus déantúsaíocht feithicleach.
Ag a chroí, oibríonn an sorcóir aer ar phrionsabal díreach. Tugtar aer comhbhrúite - go hiondúil ag 60-150 PSI (4-10 barra) i bhfeidhmeanna tionsclaíocha - isteach i gceann amháin nó sa dá sheomra de tholl sorcóireach, ag brú loine agus cóimeáil slat feadh cosán líneach. Nuair a aistrítear an soláthar aeir (trí chomhla rialaithe treorach), aisiompaíonn an loine. Is é an toradh ná tairiscint líneach in-athdhéanta, thapa agus inrialaithe i bhfeidhm gan chastacht mhótair leictreacha nó caidéil hiodrálacha.
Clúdaíonn an t-alt seo gach gné phraiticiúil den sorcóir actuator aeir: cineálacha, ríomhaireachtaí fórsa, critéir roghnúcháin, cumraíochtaí gléasta, sceidil chothabhála, agus samplaí feidhmchláir fhíorshaoil ar fud na dtionscal. Cibé an bhfuil tú ag aimsiú do chéad sorcóir aeir nó ag optamú córas aeroibrithe atá ann cheana féin, tugann na sonraí teicniúla anseo cosán díreach chuig an gcinneadh ceart duit.
Cineálacha Sorcóirí Aerghníomhaitheora: Aicmiú Iomlán
Is é tuiscint a fháil ar éagsúlacht na bhfoirmíochtaí sorcóra aeir an chéad chéim i dtreo roghnú ceart. Tugann gach cineál aghaidh ar riachtanas tairiscint éagsúil, próifíl fórsa, agus srian spáis.
Sorcóir Aeir Gníomhach Aonair
Úsáideann sé aer comhbhrúite chun an slat loine a leathnú i dtreo amháin; tarraingíonn lingeán fillte (nó domhantarraingthe) siar é. Coitianta i clampáil, stampáil, agus gníomhú comhla earrach-ais. De ghnáth bíonn méideanna toll sa raon ó 10 mm go 320 mm. Toisc nach bhfuil ach aer ag teastáil ó chalafort amháin, tá pluiméireacht níos simplí, ach laghdaíonn an t-earrach tuairisceáin fad stróc inúsáidte agus glan-sá.
Sorcóir Aeir Gníomhach Dúbailte
Cuirtear aer ar fáil faoi seach chuig an dá thaobh den loine, ag táirgeadh gluaisne faoi thiomáint sa dá threo. Is é seo an cineál sorcóir actuator aer is coitianta in uathoibriú nua-aimseartha. Tá fórsa lán-stróc ar fáil i dtreonna síneadh agus aistarraingthe araon, agus is féidir le faid stróc a bheith an-fhada (suas le 3,000 mm nó níos mó i múnlaí caighdeánacha catalóige). Brú soláthair: 0.05–1.0 MPa (caighdeánach ISO 6431).
Sorcóir Aeir Gan Slat
Taistealaíonn an loine taobh istigh d'fheadán slotáilte nó cúpláilte go maighnéadach, ag bogadh carráiste seachtrach gan slat sníofa. Sábhálann an dearadh seo spás suiteála – rud atá ríthábhachtach i bhfeidhmeanna stróc fada nuair a leathnódh gnáthshlat clúdach an mheaisín faoi dhó níos mó ná an stró. Tá faid stróc suas le 6,000 mm caighdeánach ó mhonaróirí móra (Festo, SMC, Parker).
Sorcóir Aeir Treoraithe (Neamh-Rothlach).
Ionchorpraítear leis slata treorach seachtracha nó dearadh slata dúbailte chun rothlú loine a chosc agus ualaí taobh a láimhseáil. Úsáidtear go forleathan i bpiocadh agus áit, daingneáin druileála, agus feidhmchláir bhrúite áit a bhfuil ailíniú beacht faoi ualach lasmuigh den ais ríthábhachtach. Ar fáil mar leaganacha cruinne nó próifíl-chomhlachta (dlúth).

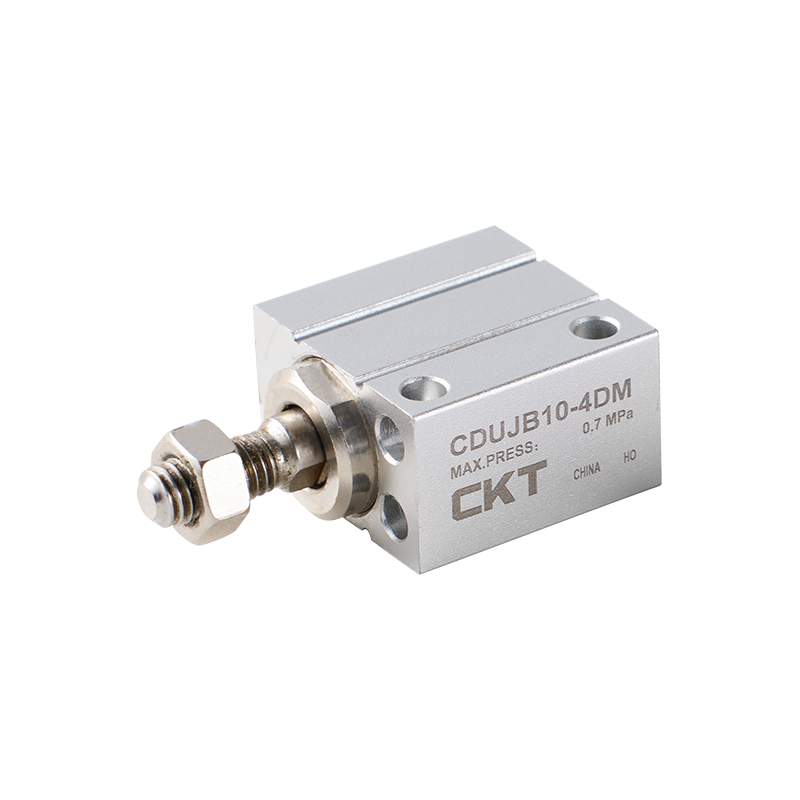

Sorcóir Aeir Dlúth / Gearr-Stróc
Deartha le haghaidh suiteáil áit a bhfuil spás aiseach srianta. Is gnách go mbíonn faid stróc 1-50 mm. Tógáil comhlacht cruinn nó próifíl-chomhlacht. Coitianta i láimhseáil leathsheoltóra, feistí leighis, agus meicníochtaí gripper beag. Sampla: Tharraing tairiscintí sraith SMC CQ2 12–100 mm le stróc 5–100 mm i dtrasnaíonn próifíl gan ach 27 mm ar airde.
Gníomhaire Aer Rothlach
Athraíonn sé aer comhbhrúite go uillinn aschurtha rothlach sainithe (90°, 180°, nó 270° go hiondúil). Tá dearaí raca-agus-pinion nó eite coitianta. Úsáidtear é le haghaidh gníomhú comhla ceathrú cas, treoshuíomh páirteach, agus latching dorais. Tá raon aschuir chasmhóiminte ag 0.6 MPa ó 0.5 N·m (cineál eite beag) go dtí os cionn 5,000 N·m (raca mór agus pinnín le haghaidh uathoibriú comhla tionsclaíoch).
Sorcóir Aeir Tandem
Dhá loine ar shlat amháin, ag feidhmiú i sraith sa tolladh céanna. Tá sá aschuir thart faoi dhó i gcomparáid le loine amháin ar an méid tollála agus brú céanna, agus coinnítear trastomhas an tollaidh beag. Úsáidtear é nuair a bhíonn gá le fórsa ard i dtiomsú dlúth - i gcórais choscánaithe agus i gclampáil ardfhórsa.
Bellows / Diaphragm Air Actuator
Úsáideann sé rubair solúbtha nó eilimint leaistiméire in ionad loine crua. Tá frithchuimilt gar-nialas, strócanna an-ghearr (1–25 mm), agus ard-íogaireacht, oiriúnach do chomhlaí rialaithe próisis, leithlisiú tonnchrith agus suíomh beachtas. Ní "sorcóir" é sa chiall thraidisiúnta ach tagann sé faoin gcatagóir níos leithne de actuator aeir.
Sorcóir Aeir Ríomhaireachtaí Fórsaí: Na Foirmlí atá de Dhíth Agat I ndáiríre
Má roghnaítear sorcóir actuator aeir gan an t-aschur fórsa a fhíorú, cruthaítear comhpháirteanna atá ró-bheag nó ró-mhór. Tá na ríomhanna simplí nuair a thuigeann tú an chéimseata.
Síneadh Fórsa (Taobh Lán Tóir)
F_extend = (π / 4) × D² × P
Áit a bhfuil D = tolladh trastomhas (m), P = brú soláthair (Pa). Sampla: tolladh 63 mm ag 0.6 MPa → F = 0.7854 × (0.063)² × 600,000 = 1,868 N (≈ 190 kgf) .
Fórsa aistarraingthe (Taobh na Slat)
F_retract = (π / 4) × (D² − d²) × P
Áit a bhfuil d = slat trastomhas (m). Maidir leis an 63 mm céanna tolladh le slat 20 mm: F = 0.7854 × (0.063² − 0.020²) × 600,000 = 1,680 N . Bíonn an t-achar ar thaobh an tslat níos lú i gcónaí, agus mar sin bíonn an fórsa tarraingt siar i gcónaí níos lú ná an fórsa síneadh.
Fórsa Éifeachtach (Ualach) le Fachtóir Éifeachtúlachta
Laghdaíonn frithchuimilt róin agus caillteanais lubrication an fórsa teoiriciúil thart ar 10-15%. Cuir fachtóir ualaigh 0.7–0.8 i bhfeidhm (Úsáideann roinnt tagairtí 0.5 do dhleacht eatramhach le treoshuíomh cothrománach, de réir Lámhleabhar Aeroibrithe Festo, 5ú eag.).
F_éifeachtach = F_teoiriciúil × η (η ≈ 0.7–0.8)
| Bore Dia. (mm) | 0.4 MPa (N) | 0.6 MPa (N) | 0.8 MPa (N) | 1.0 MPa (N) |
|---|---|---|---|---|
| 20 | 126 | 188 | 251 | 314 |
| 32 | 322 | 483 | 644 | 804 |
| 50 | 785 | 1,178 | 1,571 | 1,963 |
| 63 | 1,245 | 1,868 | 2,491 | 3,117 |
| 80 | 2,011 | 3,016 | 4,021 | 5,027 |
| 100 | 3,142 | 4,712 | 6,283 | 7,854 |
| 125 | 4,909 | 7,363 | 9,817 | 12,272 |
| 160 | 8,042 | 12,063 | 16,085 | 20,106 |
Ríomh Tomhaltas Aeir
Tá sé ríthábhachtach fios a bheith agat cé mhéad aer comhbhrúite a ídíonn sorcóir in aghaidh an timthrialla chun do chomhbhrúiteoir agus do threalamh cóireála aeir a mhéidiú.
Q (L/timthriall) = [(π/4) × D² × L × (P_tomhas P_atm)] / P_atm
I gcás L = stróc (m), P_gauge = brú a thomhas (Pa), P_atm = 101,325 Pa. Le haghaidh tolladh 63 mm, stróc 200 mm, ag 0.6 MPa: Q ≈ 0.7854 × 0.063² × 0.2 × (600,000 101,3 = 600,000 101,3 / 1) 2.7 L in aghaidh an stróc amháin (tagartha ó Festo Pneumatics Workbook, v5.0).
Conas an Sorcóir Ceart Actuator Aeir a Roghnú: 8 Paraiméadair Chriticiúil
Mar thoradh ar roghnú mícheart an tsorcóra aeir tá teip róin roimh am, sá neamhleor, nó tomhaltas fuinnimh iomarcach. Oibrigh trí gach paraiméadar thíos sula sonraigh tú samhail.
01
Fórsa Aschuir Riachtanach
Ríomh an fórsa teoiriciúil atá ag teastáil (féach na foirmlí thuas), ansin roinn ar an bhfachtóir éifeachtúlachta (0.7–0.8). Cuir lamháil sábháilteachta 25–50% leis le haghaidh ualaí dinimiciúla. Cinneann an luach mar thoradh air sin an t-íosmhéid tolladh ag do bhrú oibriúcháin.
02
Fad Stróc
Tomhais an fad taistil riachtanach go cúramach. Teastaíonn anailís buckling slata le haghaidh strócanna níos faide - bain úsáid as foirmle colúin Euler nó cairteacha ualaigh arna soláthar ag an monaróir. Mar riail ordóg, teastaíonn sorcóir treoraithe nó iarnród treorach seachtrach le strócanna níos mó ná 10 × trastomhas an tslat chun cosc a chur ar lúbadh slat faoin ualach taobh.
03
Raon Brú Oibriúcháin
Feidhmíonn an chuid is mó de na sorcóirí aeir caighdeánacha idir 0.05 agus 1.0 MPa. D’fhéadfadh rátálacha brú uasta níos ísle (0.7 MPa) a bheith ag sorcóirí dlúth agus mionsorcóra. Tá leaganacha ardbhrú ar fáil d’fheidhmchláir 1.5–2.0 MPa ach teastaíonn rónta comhoiriúnaithe agus comhpháirteanna comhla.
04
Riachtanais Luais
Tá luas sorcóir aeroibrithe á rialú go príomha ag rialtóirí sreafa (méadar isteach nó méadar amach). Is é rialú méadair-amach (stopadh an sceite) an caighdeán do ghluaisne mhín i bhformhór na bhfeidhmchlár. Luasanna tipiciúla is féidir a bhaint amach: 50–1,500 mm/s ag brath ar mhéid tollaidh, stróc, agus ráta sreafa na comhla (luach CV). Teastaíonn comhlaí ard-sreafa treo agus cushioning le luasanna an-ard rothaíochta (os cionn 2 thimthriall/soicind).
05
Cumraíocht Gléasta
Sainmhíníonn ISO 15552 stíleanna gléasta caighdeánacha. Roghanna coitianta: feisteas coise (MF2), feisteas feire (FF, MF), feisteas trunnion (MT), clevis (CC), agus maighdeog srón/deireadh slaite (CA). Roghnaigh bunaithe ar threoir ualaigh, caoinfhulaingt ailíniú, agus struchtúr meaisín atá ar fáil.
06
Coinníollacha Comhshaoil
Úsáideann sorcóirí aeir caighdeánacha rónta NBR (nítríle) atá rátáilte go −20 °C–80 °C. Maidir le timpeallachtaí bia/deoch nó cógaisíochta, sonraigh rónta agus bairille cruach dhosmálta a chomhlíonann FDA. Le haghaidh próisis ardteochta (suas le 200 °C), úsáid rónta FKM (Viton) agus comhlachtaí alúmanaim nó dhosmálta. D'fhéadfadh go mbeadh gá le plátáil nicil leictrilít nó tógáil iomlán 316 dhosmálta i dtimpeallachtaí creimneach.
07
Ceanglais mhaolú
Déanann cúisíní deireadh-stróc luasmhoilliú an loine sula dtéann sé i dteagmháil leis an caipín deiridh, ag laghdú an tionchair agus an torainn. Tá cúisíní snáthaide inchoigeartaithe caighdeánach ar fhormhór na sorcóirí ISO ó thonnadh 32 mm aníos. I gcás timthriallta an-tapa nó ualaí troma, d’fhéadfadh go mbeadh gá le maolaitheoirí turrainge hiodrálacha seachtracha chomh maith le cúisíní ionsuite.
08
Brath Poist
Tá sliotáin T nó groove dovetail ag formhór na sorcóirí aeir nua-aimseartha le haghaidh braiteoirí suímh giolcach maighnéadach nó soladstaide (Halla-éifeacht). Braitear braiteoirí an maighnéad loine tríd an mballa bairille gan teagmháil fhisiciúil. Am freagartha: freagraíonn braiteoirí soladstaide faoi 1 ms; lasca giolcach ina 3–5 ms. Roghnaigh staid sholadach le haghaidh timpeallachtaí ardluais nó deannaigh.
Feidhmchláir Aersorcóra ar fud na bPríomhthionscail
Úsáidtear an sorcóir actuator aeir i mbeagnach gach earnáil déantúsaíochta uathoibrithe. Léiríonn na samplaí seo a leanas cá háit agus conas a chuireann siad luach próisis fíor.
Déantúsaíocht Feithicleach
Clampáil daingneáin táthú, brú painéil dorais, tástáil ráille suíocháin, agus suíomh cóimeála innill. Úsáideann gnáthchill tháthú coirp-i-bán 60–120 sorcóir aeir in aghaidh an stáisiúin. Tá méideanna toll 32-100 mm, strócanna 25-300 mm is coitianta. Sroicheann rátaí rothaíochta 15–20 in aghaidh an nóiméid i línte stampála ardtoirte (foinse: Bosch Rexroth Pneumatics Handbook).
Pacáistiú Bia agus Dí
Gníomhachtú nozzle a líonadh, brú caipín, lipéadú, geataí diúltaithe táirge, agus claontaí iompair. Tá gá le sorcóirí aeir cruach dhosmálta nó alúmanam anodized le rónta a chomhlíonann FDA le haghaidh criosanna níocháin. Is roghanna coitianta iad sraith dhosmálta SIDA Parker agus sraith glan CG5 SMC. De ghnáth teastaíonn 100–500 mm/s le luasanna oibriúcháin i bpacáistíocht le hard-atrialltacht.
Leathsheoltóra agus Leictreonaic
Láimhseáil wafer, suíomh taiscéalaithe, cur isteach comhpháirteanna, agus daingneáin tástála PCB. Úsáidtear sorcóirí aeir mion (6-16 mm tollta) le hábhair ghlan-chomhoiriúnacha (bealaidh saor ó shin, rónta speisialta, astú ísealcháithníneach) anseo. Is iad CJP, CJ2, agus sraith dhlúth ADVU Festo de chuid SMC atá i gceannas ar an mír seo.
Feistí Cógaisíochta / Leighis
Fáscadh táibléad, pacáistiú blister, líonadh steallaire, agus cóimeáil steiriúil. Teastaíonn sorcóirí le bratuithe dissipative leictreastatacha, rónta bealaithe PTFE, agus deimhnithe ábhar inrianaithe le hiarratais seomra glan ISO Rang 5. Is minic a sháraíonn ceanglais shaol na rothair 50 milliún timthriall.
Loighistic agus Trádstóráil
Airm atreoraithe ar shórtálaithe iompair, gníomhaithe geataí i gcórais stórála uathoibrithe, agus stadanna beartán. Láimhseálann sorcóirí troma (100-200 mm) le strócanna fada (300-600 mm) ualaí aonad trom. Tá sorcóirí gan slat go háirithe praiticiúil le haghaidh sleamhnáin aistrithe cothrománacha i gcórais sórtála dlúth.
Tionscail Ola, Gáis agus Próisis
Gníomhairí aeir rothlacha ceathrú cas le haghaidh rialú comhla liathróid píblíne; sorcóirí líneacha aeir le haghaidh gníomhaithe múchta éigeandála (ESD). Tógáil dhosmálta le comhlaí solenoid rátáil ATEX/IECEx. Ráthaíonn malairtí fillte earraigh nach bhfuil sábháilte dúnadh comhla ar chaillteanas aeir - ríthábhachtach do shábháilteacht próisis.
Aer-sorcóir vs. Hiodrálacha vs. Actuator Leictreach: Cé acu a Roghnaigh?
Braitheann roghnú i measc actuators aeroibrithe, hiodrálacha agus leictreacha ar riachtanais fórsa, riachtanais bheachtais, costais fuinnimh, agus timpeallacht suiteála. Tugann an tábla thíos achoimre ar na príomhdhifríochtaí ó thaobh na hinnealtóireachta de.
| Paraiméadar | Sorcóir Aeir (Pneumatic) | Sorcóir Hiodrálacha | Gníomhaire Leictreach |
|---|---|---|---|
| Raon fórsa tipiciúil | 10 N – 100 kN | 500 N – 10 MN | 1 N – 50 kN |
| Cruinneas suímh | Stopanna deiridh amháin (± 0.05–0.5 mm le braiteoirí) | Measartha (seirbheacs-hiodrálach: ± 0.01 mm) | Ard (± 0.001–0.01 mm) |
| Luas | An-tapa (suas le 3 m/s tipiciúil) | Measartha (0.01–0.5 m/s) | Go tapa (sonrach don fheidhmchlár) |
| Éifeachtúlacht fuinnimh | Íseal (éifeachtúlacht córais 15-30%) | Measartha (40–60%) | Ard (70–90%) |
| Costas tosaigh | Íseal | Ard (caidéil, taiscumar, comhlaí) | Meán-Ard |
| Castacht cothabhála | Íseal (FRL unit service) | Ard (sreabhach, rónta, sceitheanna) | Íseal–Medium |
| Oiriúnacht seomra glan | Sea (le rónta speisialta) | Níl (riosca éillithe ola) | Tá |
| Timpeallachtaí pléascacha | Tá (intrinsically safe) | Tá (with care) | Mótar rátáilte ATEX ag teastáil |
Bun líne: Roghnaigh sorcóirí aeir nuair is gá duit tairiscint tapa, in-athdhéanta, pointe go pointe ag fórsaí measartha i ngléasra a bhfuil bonneagar aer comhbhrúite aige cheana féin. Roghnaigh leictreacha nuair a bhíonn an suíomh beachtas ríthábhachtach. Roghnaigh hiodrálacha ach amháin nuair a sháraíonn fórsaí an méid is féidir le neomataic a bhaint amach i méid tollaidh phraiticiúil.
Cóireáil Aeir: Cén Fáth nach bhfuil Aonaid FRL Roghnach le haghaidh Sorcóirí Aeir
Tá taise, aerasóil ola, scála píopaí agus cáithníní san aer comhbhrúite ó ghnáth-chomhbhrúiteoir tionsclaíoch. Is é an t-aer neamhscagtha a bheathú go díreach isteach i sorcóir actuator aeir an chúis aonair is coitianta le teip róin roimh am agus le creimeadh tuilte. Tá aonad FRL (Scagaire-Rialtóir-Lubricator) a chuirtear in aghaidh an tsrutha ó gach ciorcad sorcóra do-shannta.
Filter
Baineann sé cáithníní agus uisce comhdhlúthán as an sruth aer comhbhrúite. Úsáideann scagairí caighdeánacha rátálacha eilimint 5-40 miocrón. Le haghaidh sorcóirí íogaire (toir bheaga, rónta boga), moltar scagaire comhleádaithe 5-micron. Eilimintí a athrú nuair a sháraíonn brú difreálach 0.05 MPa nó in aghaidh an sceidil déantóra (go hiondúil gach 6 mhí).
Taise san aer ag 0.6 MPa agus 20°C: suas go dtí 22 g/m³ . Nuair a leathnaíonn an t-aer seo ag an sorcóir, féadann sé uisce a thaisceadh ar an mballa tollaidh, rud a fhágann go bhfuil meirge agus séala NBR ag at laistigh de sheachtainí oibríochta gan scagaire.
Regulator
Socraíonn agus coinníonn sé an brú oibre le sruth beag beann ar luaineachtaí brú an tsoláthair. Bain úsáid as rialtóir beachtas (cruinneas ±0.01 MPa) le haghaidh feidhmeanna atá ríthábhachtach i bhfeidhm. Coinníonn rialtóirí ilfheidhme ±0.05 MPa. Ná socraigh brú oibriúcháin níos airde ná uasbhrú rátáilte an tsorcóra riamh – tá an chuid is mó de na sorcóirí aeir alúmanaim caighdeánacha rátáilte go 1.0 MPa; roinnt cineálacha dlúth go 0.7 MPa.
Bealaidh (Roghnach)
Tugann sé ceo mín ola isteach sa sruth aeir chun rónta sorcóra a lubricadh agus a tholladh. Mar sin féin, úsáideann an chuid is mó de na sorcóirí aeir nua-aimseartha ó mhonaróirí móra (SMC, Festo, Parker) rónta réamh-lubricated, fadsaoil agus déantar iad a rátáil le haghaidh oibriú gan lubricator. Tá sé inghlactha bealadh a chur le sorcóirí den sórt sin ach níl sé riachtanach - agus cuireann sé deireadh leis an rogha gan lubricator a rith. Má úsáidtear lubricator, tá ola tuirbín ISO VG 32 nó a chomhionann caighdeánach. Ná húsáid bealaí de chineál ramhar riamh i mbealaidh cheo.
Caighdeán Cáilíochta Aeir Molta le haghaidh Aer-Sorcóirí
Sainíonn ISO 8573-1:2010 aicmí um cháilíocht an aeir chomhbhrúite. Le haghaidh sorcóirí aeroibrithe caighdeánacha, ISO 8573-1 Aicme 5.4.5 Is leor go ginearálta: méid na gcáithníní suas go dtí 40 µm, pointe drúcht brú faoi bhun 7 ° C, cion ola faoi bhun 25 mg / m³. Maidir le seomra glan agus sorcóir de ghrád bia, sprioc-Aicme 1.2.1.
Cothabháil Sorcóir Aeir: Sceidil, Pointí Cigireachta, agus Fabhtcheartú
Is féidir le sorcóir actuator aer a chothabháil i gceart a bhaint amach 50-100 milliún timthriallta roimh athchóiriú mór. Teipeann ar shorcóirí faillí i níos lú ná 5 milliún. Tá an difríocht i gcothabháil chórasach agus i mbrath lochtanna go luath.
Sceideal Cothabhála Gnáthaimh
| Eatramh | Tasc | Critéar Glactha |
|---|---|---|
| laethúil | Seiceáil amhairc maidir le sceitheadh aeir, scannán ola róin slat, agus draein comhdhlútháin ar an scagaire | Gan sceitheadh infheicthe; scannán ola tanaí ar shlat (má lubricated); taosc nach bhfuil iomlán |
| Seachtainiúil | Seiceáil leibhéal ola lubricator FRL; slat a iniúchadh le haghaidh scratches agus creimeadh | Leibhéal ola os cionn íosmharc; dromchla slat réidh, gan aon pitting |
| go míosúil | Seiceáil chasmhóiminte ceanglóir gléasta; coigeartú mhaolú a fhíorú; cuimilteoir slat seachtrach glan | Dúntóirí ag chasmhóiminte sonraithe; gan aon torann teagmhála miotail deireadh-stróc |
| 6 Mhí | Cuir eilimint scagaire in ionad; runout slat a thomhas le táscaire dhiailiú; seiceáil feidhm braiteoir | Brú difreálach eilimint scagaire faoi 0.05 MPa; rith amach faoi 0.1 mm/100 mm |
| Timthriallta bliantúla / 10M | Athsholáthar trealamh róin iomlán; cigireacht tollta; loine agus rónta slat a ath-lubricate | Críochnú dromchla tollta Ra ≤ 0.8 µm; gan scór; cuirtear trealamh OEM in ionad gach rónta |
Lochtanna agus Cúiseanna Coitianta
- Aer ag sceitheadh ag séala slat: Liopa séala slaite caite nó leasaithe. Déan iniúchadh ar dhromchla an tslat le haghaidh scratches - is cúis le sceitheadh ainsealach fiú groove 50-micron. Athsholáthar séala agus athchríochnaigh nó cuir slat in ionad.
- Síneadh mall nó earráideach: Rialú sreabhadh blocáilte, séala loine éillithe, nó brú soláthair neamhleor. Déan an luas a dhícheangal ón ualach agus déan tástáil ar luas saor-rith - más gnáth, baineann an tsaincheist le hualach nó ceangailteach meicniúil.
- Ní tharraingeoidh sorcóir siar: Comhla rialaithe treorach lochtach (gan athrú go dtí an calafort aistarraingthe), cúlbhrú ón ualach is mó ná fórsa aistarraingthe, nó loine jammed. Seiceáil comhla leictreach ar dtús.
- Torann tionchair deireadh stróc iomarcach: Snáthaid mhaolú screwed ró-fhada amach (ró-oscailte). Coigeartaigh an tsnáthaid in incrimintí beaga go dtí go stopann an torann tionchair. Gabhann cúisíní ró-choigeartaithe aer agus is cúis le caillteanas fórsa gar do dheireadh stróc.
- Sceitheadh inmheánach (loine seachaint aeir): Séala loine caite. Braith trí chalafort amháin a dhínascadh leis an atmaisféar - má shéidtear aer tríd agus an calafort eile faoi bhrú, tá an séala loine ag seachaint. Teastaíonn díchóimeáil agus athsholáthar róin.
- Creimeadh slat: Taise sa soláthar aeir in éineacht gan aon lubrication. Uasghrádaigh go scagaire comhdhlúthúcháin agus seiceáil pointe drúcht. Gearrthéarmach: cuir cóta tanaí ola VG32 i bhfeidhm de láimh ar an slat go seachtainiúil go dtí go réitítear an tsaincheist maidir le cáilíocht an aeir.
Príomhchaighdeáin Idirnáisiúnta maidir le Sorcóirí Aerghníomhaithe
Cinntíonn caighdeánú i sorcóirí aeroibrithe idirmhalartaithe idir monaróirí, simplítear bainistíocht páirteanna spártha, agus sainmhínítear íosthairsigh cáilíochta. Is iad na caighdeáin thíos na cinn is mó a ndéantar tagairt dóibh i soláthar domhanda agus innealtóireacht.
ISO 6431
An caighdeán domhanda ceannasach le haghaidh sorcóirí aeroibrithe coirp cruinn. Sainmhíníonn sé méideanna tolladh (8-320 mm), incrimintí stróc, toisí comhéadan (calafoirt, poill gléasta, snáitheanna deireadh slat), agus brúnna tástála. Cloíonn formhór na sorcóirí brandáilte ó Festo, SMC, Parker, Bimba, agus Aventics leis an gcaighdeán seo - rud a chumasaíonn fíor-idirmhalartaithe tríthoiseach tras-bhranda.
ISO 15552
Síneann sé ISO 6431 go sorcóirí próifíl-chomhlachta (stíl slata ceangail), a thairgeann gabhálais gléasta atá idirmhalartaithe ar fud na monaróirí comhlíontacha go léir. Toir méideanna 32-320 mm. An caighdeán is mó a úsáidtear go forleathan le haghaidh sorcóirí uathoibrithe tionsclaíocha ginearálta ar fud an domhain.
ISO 21287
Clúdaíonn sé sorcóirí dlúth le tollmhéid 8-100 mm agus fad iomlán laghdaithe. Tugann sé aghaidh ar an ngá atá ag méadú ar actuators spás-shábháil i ndearadh meaisín nua-aimseartha gan íobairt a dhéanamh ar idirmhalartaithe.
ISO 4414
Cód cleachtais sábháilteachta do chórais aeroibrithe, a chlúdaíonn riachtanais deartha, suiteála agus cothabhála do gach trealamh aeroibrithe lena n-áirítear aer-sorcóirí. Sainíonn sé faoiseamh brú, marcáil sábháilte brú oibre, agus inrochtaineacht cothabhála.
NFPA T3.6.7 (Meiriceá Thuaidh)
An caighdeán coibhéiseach Meiriceánach a chlúdaíonn toisí sorcóir aeroibrithe. Tá comhéadain portála agus gléasta beagán difriúil ag sorcóirí NFPA ó shorcóirí ISO - tá sé tábhachtach a fhíorú agus comhpháirteanna á n-athsholáthar in innealra tógtha i Meiriceá Thuaidh.
Costais Aeir Chomhbhrúite a Laghdú: Éifeachtúlacht Fuinnimh do Chórais Aer-Sorcóir
Tá aer comhbhrúite ar cheann de na foirmeacha fuinnimh is costasaí sa déantúsaíocht - measann Roinn Fuinnimh na SA gurb iad córais aeir chomhbhrúite 24% den leictreachas mótair-tiomáinte tionsclaíoch sna S.A., agus cuireann sceitheadh amháin 20–30% d’aschur comhbhrúiteora amú i ngléasra tipiciúil. Is cleachtadh ard-aischuir é do chiorcaid aer-sorcóra a bharrfheabhsú.
Straitéisí Praiticiúla um Laghdú Fuinnimh
- Méid dheis an tollaidh: Caitheann sorcóirí rómhóra aer ar gach timthriall. Úsáideann sorcóir tollaidh 100 mm 4 × aer tolladh 50 mm ag an stróc céanna. Ceanglais fórsa a athríomh le fachtóirí éifeachtúlachta iarbhír sula sonrófar boinn mhóra.
- Úsáid laghdú brú ar stróc aistarraingthe: Má tá an t-ualach aistarraingthe níos ísle ná an t-ualach sínte, soláthar taobh na slaite ag brú laghdaithe ag baint úsáide as rialtóir tánaisteach. Is féidir leis seo leis féin tomhaltas aeir in aghaidh an timthrialla a laghdú 15-25% i go leor feidhmchlár a ghníomhaíonn faoi dhó.
- Íoslaghdaigh toirt marbh (fad feadán): Cuireann gach méadar feadánra 8 mm idir comhla agus sorcóir 50 cm³ de thoirt marbh in aghaidh an timthrialla. Aimsigh na comhlaí rialaithe treorach chomh gar agus is féidir do na calafoirt sorcóra - go hidéalach faoi 300 mm uaidh.
- Sceiteanna iniúchta agus deisiúcháin go córasach: Is féidir le brathadóir sceite ultrasonaic (m.sh., Fluke ii900) sceitheanna a aimsiú chomh beag le trastomhas 0.1 mm ag 0.6 MPa. Caitheann sceitheadh 1 mm ag 0.7 MPa thart ar 1.4 m³/h d'aer comhbhrúite - ag USD 0.02/m³, is é sin USD 245/bliain in aghaidh an phointe sceite.
- Smaoinigh ar chiorcaid choigilte aeir: Ligeann roinnt córas iomadúil comhla d’aer sceite ón stróc aistarraingthe a athchúrsáil go páirteach mar sholáthar go dtí an stróc síneadh, ag laghdú tomhaltas iomlán an aeir suas le 30% in iarratais ard-timthrialla (foinse: Éifeachtúlacht Fuinnimh Festo i gCórais Aeroibrithe, páipéar bán 2022).
Treoir Cheannaigh Sorcóir Aeir Actuator: Cad atá le Fíorú Roimh Ordú
Is minic a bhíonn cinntí soláthair le haghaidh sorcóirí aeroibrithe á dtiomáint ag praghas gan scrúdú a dhéanamh ar an gcostas saolré iomlán. Clúdaíonn an seicliosta seo a leanas na sonraí teicniúla ríthábhachtacha a scarann sonraíocht atá éifeachtach ó thaobh costais de agus tinneas cinn cothabhála amach anseo.
Deimhnigh Toisí Tórraimh agus Stróc
Deimhnigh go bhfuil an tolladh agus an stróc ag teacht le do riachtanais fórsa agus taistil tar éis fachtóirí éifeachtúlachta agus sábháilteachta a chur i bhfeidhm. Deimhnigh an t-uasstróc atá ar fáil don tolladh sonrach - d'fhéadfadh go mbeadh ordú speisialta nó malairt treoraithe de dhíth le haghaidh strócanna níos faide.
Sonraigh Ábhar Séala
Clúdaíonn rónta NBR réamhshocraithe an chuid is mó de na hiarratais. Maidir le teocht os cionn 80°C sonraigh FKM; le haghaidh teagmhála bia sonraigh EPDM nó PTFE; le haghaidh fuar foircneacha (faoi −20°C) sonraigh polúireatán nó silicón. Is minic go mbíonn an t-ábhar róin inchumraithe tráth an ordaithe gan aon phionós luaidhe-ama ó mhonaróirí móra.
Fíoraigh Méid an Phoirt agus Cineál Snáithe
Úsáideann sorcóirí ISO 6431 calafoirt mhéadracha (M5, G1/8, G1/4, G3/8, G1/2). Úsáideann sorcóirí NFPA calafoirt NPT. Má úsáideann d’áis córais pluiméireachta NPT atá ann cheana féin, má shonraítear an cineál snáithe mícheart beidh gá le cuibheoir mímheaitseála do gach feisteas – costas folaithe a mhéadaíonn go tapa thar 50 sorcóir.
Seiceáil Comhoiriúnacht Braiteoir
Má theastaíonn braiteadh suímh uait, deimhnigh go bhfuil lasc comhoiriúnach gléasta ag an mbairille sorcóra (sliotán T, sliotán C, nó clamp banna) agus go bhfuil an braiteoir a roghnaigh tú (NPN/PNP, 2-sreang/3-sreang, DC/AC) ag teacht leis an modúl ionchuir PLC. Eascraíonn go leor moilleanna comhtháthaithe as neamh-chomhoiriúnacht sliotán braiteoir-sorcóir a aimsíodh le linn na suiteála.
Deimhnigh an Cineál stuáilte
Tá cúisíní inchoigeartaithe caighdeánach ó 32 mm tollta aníos ar fhormhór na sorcóirí ISO. Tá sorcóirí neamh-mhaolaithe (NC) ar fáil d’fheidhmchláir ghearr-stróc an-tapa ina láimhseálann maolaitheoirí turrainge seachtracha luasmhoilliú deireadh stróc. Sonraigh an NC ach amháin má thug tú cuntas ar luasmhoilliú ag leibhéal an chórais.
Smaoinigh ar Chostas Saolré, Ní Praghas Aonaid
D’fhéadfadh go mbeadh saolré róin de 2–5 milliún timthriall i gcomparáid le 20–50 milliún ag sorcóir aeir gan ainm ar 40% den phraghas ar chomhionann SMC nó Festo don rogha brandáilte. In iarratas 10-timthriall/nóiméad, is é sin athsholáthar gach 3-4 mhí vs gach 3-5 bliana. Fachtóir i gcostas downtime, saothair, agus fardal páirteanna spártha roimh chinneadh ar phraghas amháin.
Ceisteanna Coitianta Maidir le Sorcóirí Aerghníomhaitheora
Cad é an difríocht idir sorcóir aer agus sorcóir aeroibrithe?
Níl aon difríocht fheidhmiúil ann. Tagraíonn "aer-sorcóir," "sorcóir aeroibrithe," agus "sorcóir aerghníomhaithe" don fheiste chéanna - gníomhaitheoir meicniúil atá tiomáinte ag aer comhbhrúite. Is é "sorcóir aeroibrithe" an téarma innealtóireachta níos foirmiúla; úsáidtear "sorcóir aeir" go forleathan i gcomhthéacs cothabhála agus soláthair tionsclaíochta. Tá an dá théarma le feiceáil go hidirmhalartaithe i gcatalóga déantúsóirí ó SMC, Festo, Parker, agus eile.
Cá fhad a mhaireann sorcóir aeir?
Réimsíonn saolré róin - an phríomh-mhír chaitheamh - ó 5 mhilliún timthriall (sorcóirí de ghrád bunúsach le droch-chaighdeán an aeir) go 100 milliún timthriall (sorcóirí préimhe le haer glan, tirim agus lubrication ceart). Tá an bairille agus an slat deartha le haghaidh shaol seirbhíse an mheaisín, ar choinníoll nach bhfuil siad scríobtha nó creimthe. Go praiticiúil, ba cheart go n-oibreodh sorcóir aeir tionsclaíoch i gcóras dea-chothabhála 3-7 bliana roimh athsholáthar séala ag gnáthrátaí timthriall uathoibrithe de 10–30 timthriall/nóiméad. Foinse: Catalóg Theicniúil Aeroibrithe Festo, 2023.
Cén brú ar cheart dom mo shorcóir aeir a rith?
Tá an chuid is mó de na sorcóirí aeir caighdeánach rátáilte go 1.0 MPa (145 PSI). Mar sin féin, nach bhfuil ag rith ag an rátáil uasta is fearr. Is é an cur chuige is tíosaí ar fhuinneamh ná brú a shocrú ag an leibhéal is ísle a sholáthraíonn lamháil sábháilteachta 25% don fhórsa riachtanach - go hiondúil 0.4-0.6 MPa d'fhormhór na bhfeidhmchlár. Méadaíonn brú níos airde costais fuinnimh, luasghéaraíonn sé caitheamh róin, agus ardaíonn sé leibhéil torainn sceite gan luas a fheabhsú (tá an luas á rialú ag ráta sreafa, ní brú).
An féidir liom sorcóir aeir a úsáid gan lubricator?
Sea, don chuid is mó de na sorcóirí nua-aimseartha. Déanann monaróirí móra (SMC, Festo, Parker) a gcuid sorcóirí a réamh-lubricate le ramhar fadsaoil agus iad a dhearadh chun oibriú gan lubricator anuas ar feadh shaol na seirbhíse rátáilte, ar choinníoll go gcomhlíonann cáilíocht an aeir ISO 8573-1 Aicme 5 nó níos fearr. Má shuiteáiltear lubricator tar éis do shorcóir neamh-bhealaithe dul isteach, ná bain amach é - nigheann an cheo ola an ramhar a fheidhmítear sa mhonarcha agus braitheann an sorcóir ar lubrication leanúnach chun ró-chaitheamh róin a chosc.
Cad is cúis le slat sorcóir aeir a shíneadh go mall?
Is iad na cúiseanna is coitianta ná: (1) go bhfuil an comhla rialaithe sreafa ar an gcalafort sceite (méadar amach) dúnta i bhfad ró-oscailte de réir a chéile; (2) go bhfuil brú an tsoláthair faoi bhun an íosmhéid a theastaíonn don ualach – fíoraigh an brú ag an gcalafort sorcóra, ní ag an FRL amháin; (3) go bhfuil an séala loine caite agus ag seachaint aer go hinmheánach - tástáil trí bhrú agus ualach dícheangailte; (4) tá feadán soláthair kinked nó ró-bheag ag srianadh sreafa—teorainneacha feadáin 6 mm ar shreabhadh go dtí thart ar 50 L/nóiméad saor aeir ag 0.6 MPa, nach leor é le haghaidh sorcóirí tollta móra ar luasanna arda.
Cad is sorcóir aeir ag gníomhú dó dúbailte vs. aonghníomhaithe aeir?
Úsáideann sorcóir aer gníomhach dúbailte aer comhbhrúite chun an loine a thiomáint sa dá threo síneadh agus aistarraingthe, ag tabhairt fórsa rialaithe iomlán sa dá threo le dhá phort aeir. Úsáideann sorcóir aonghníomhaithe aer d'aon treo amháin (síneadh de ghnáth) agus braitheann sé ar earrach fillte nó ar dhomhantarraingt don treo eile. Tá sorcóirí aonghníomhaithe níos simplí le pluiméireacht (calafort amháin) ach cailleann siad roinnt stróc sa spás earraigh agus ní sholáthraíonn siad aon fhórsa aistarraingthe rialaithe. Is iad sorcóirí gníomhú dúbailte an rogha chaighdeánach don chuid is mó d'iarratais uathoibrithe.
Conas is féidir liom mo sorcóir aer a chosc ó rothlú?
Níl aon ghné frith-uainíochta ar an tslat ag sorcóirí comhlacht cruinn caighdeánach. Más fadhb é rothlú slat, is iad na réitigh ná: (1) iarnród treorach seachtrach nó tionól slat treorach a úsáid; (2) sonraigh sorcóir faoi threoir (cineál slat cúpla nó próifíl-chomhlacht le treoir chomhtháite); (3) cuir cúlpháirtí um chosc ar rothlú (go hiondúil eochair chomhréidh nó collar frith-uainíochta a mheaitseáil le snáithe an sorcóra). Tairgeann sraith CQ2 SMC agus ADN Festo leaganacha roghnacha frith-uainíochta gan uasghrádú iomlán sorcóir treoraithe.
An féidir rialú a dhéanamh ar shuíomh stad an tsorcóra aeir i lár an stróc?
Is gléasanna pointe go pointe iad na sorcóirí aeroibrithe caighdeánacha - ní stopann siad go hiontaofa ach ag stadanna deiridh. Is féidir stop a chur le lár-stróc le sorcóir aeroibrithe le comhla treorach lár-dúnta nó lár-sceite 3-shuíomh, ach níl an suíomh in-athdhéanta de bharr comhbhrúiteacht aeir. Maidir le suíomh lár-stróc in-athdhéanta, is é an caighdeán tionscail ná (a) actuator líneach leictreach, (b) córas servo-aeroibrithe le comhla comhréireach agus aiseolas ar an suíomh líneach (cruinn go ±0.1 mm), nó (c) feadán stad seasta laistigh den sorcóir chun suíomh an dara stad a shainiú.
Cad é an stróc uasta atá ar fáil do sorcóir aer caighdeánach?
Is gnách go mbíonn sorcóirí aeir caighdeánacha catalóige ar fáil le strócanna suas le 1,000–2,000 mm ó mhonaróirí móra. Thairis sin, leathnaíonn sorcóirí gan slata an raon stróc praiticiúil go 5,000–6,000 mm (agus i leaganacha saincheaptha, níos faide fós). I gcás strócanna an-fhada le gnáthshorcóirí slata, tá anailís buckling slat (foirmle Euler) éigeantach - beidh slat fada tanaí faoi ualach comhbhrúiteach búcla sula sroicheann an fórsa sorcóir rátáilte, agus titeann an t-ualach sábháilte go tapa le fad stróc.
Conas a roghnóidh mé idir sorcóir aeir cruinn-chorp agus comhlacht próifíle (slat ceangail)?
Tá sorcóirí cruinne (ISO 6431) dlúth, éadrom, agus tá dromchla seachtrach simplí acu - atá oiriúnach le haghaidh gléasta spás-srianta agus feidhmchláir ghinearálta ina bhfuil teorainn le gabhálais gléasta braiteoirí. Tá próifíl sliotán T ar na ceithre thaobh ag sorcóirí comhlacht próifíl (ISO 15552 / slat ceangail) le haghaidh gléasta cúlpháirtí éasca (braiteoirí, lúibíní, comhlaí stopála), raon iomlán lúibíní gléasta de chaighdeán ISO, agus go ginearálta tá siad níos éasca le seirbhís. Don chuid is mó d'uathoibriú tionsclaíoch ginearálta le méideanna tolladh 32 mm agus os a chionn, is é an sorcóir próifíl-chomhlacht an rogha réamhshocraithe praiticiúil mar gheall ar a éiceachóras gabhálais.
