Cad is Sorcóir Aeir ann? Cineálacha, Úsáidí & Conas a Oibríonn siad

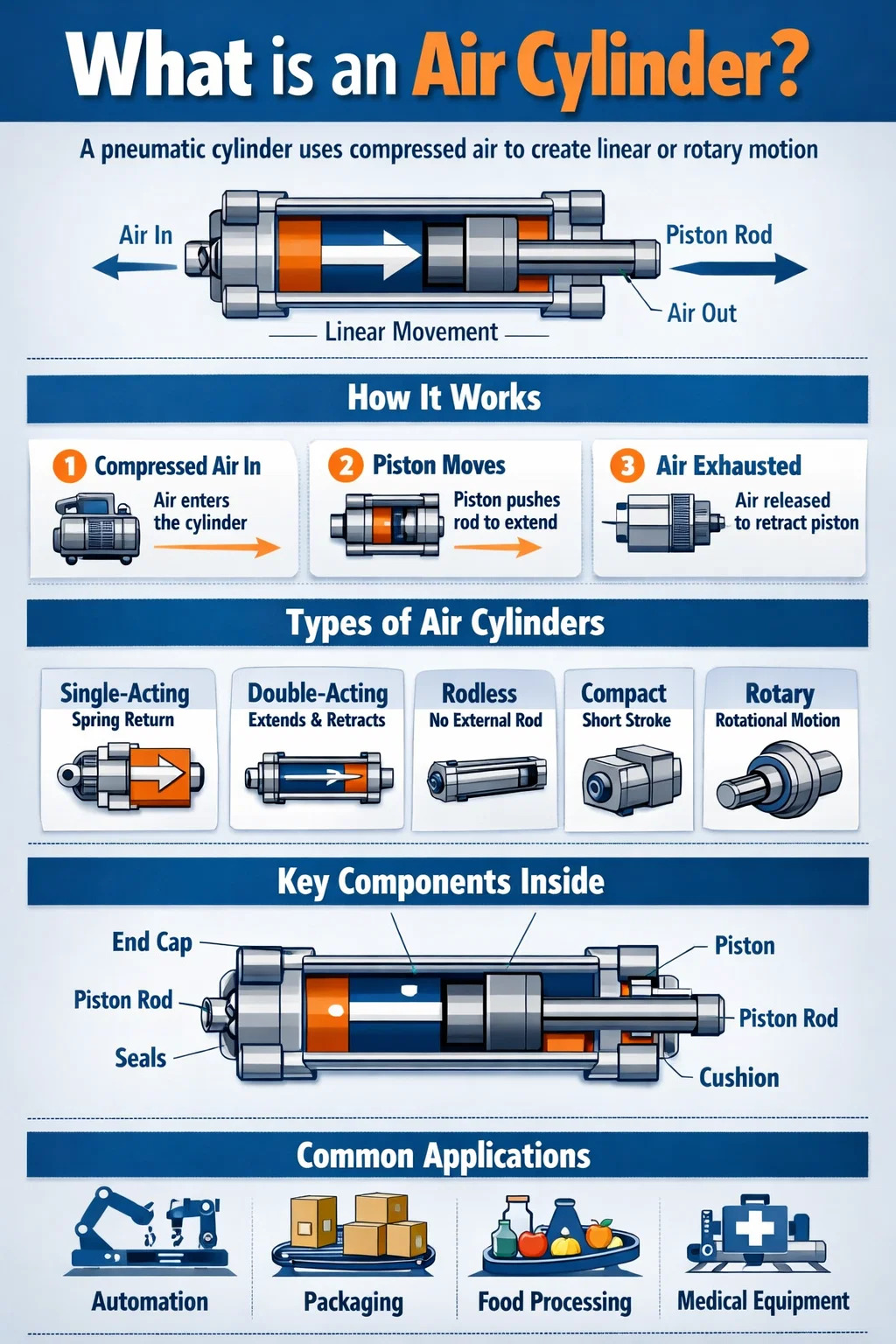

Cad is Sorcóir Aeir ann?

An sorcóir aer — ar a dtugtar sorcóir neomatach freisin — is feiste meicniúil é a úsáideann aer comhbhrúite chun gluaisne agus fórsa líneach nó rothlach a tháirgeadh. Tiontaíonn sé an fuinneamh poitéinsiúil a stóráiltear in aer faoi bhrú go hobair mheicniúil rialaithe. I dtéarmaí níos simplí: brúnn tú aer comhbhrúite isteach, agus brúnn an sorcóir rud éigin - clamp, preas, comhla, doras - le fórsa beacht in-athdhéanta.

Tá sorcóirí aeir i measc na ngníomhairí is mó a úsáidtear in uathoibriú tionsclaíoch. Tá siad le feiceáil i línte cóimeála, innealra pacáistithe, déantúsaíocht feithicleach, próiseáil bia, trealamh leighis, agus córais iomadúla eile. Tagann a gcuid tóir ó mheascán de simplíocht, ísealchostas, ardluais, agus glaineacht bhunúsach i gcomparáid le roghanna eile hiodrálach.

Is éard atá i sorcóir aeroibrithe caighdeánach ná bairille sorcóireach, loine, slat loine, caipíní deiridh, rónta, agus calafoirt le haghaidh iontrála agus scoir aeir. Nuair a bhíonn aer comhbhrúite - go hiondúil ag 60 go 120 PSI (4 go 8 barra) sa chuid is mó de shuíomhanna tionsclaíocha - téann sé isteach ar thaobh amháin den loine, cruthaíonn sé difreálach brú a thiomáineann an loine agus an tslat ceangailte i dtreo amháin. Má scaoiltear nó a atreoraíonn aer, aisiompaítear nó tarraingíonn sé siar an ghluaisne.

Tá an mheicníocht bhunúsach seo gan athrú den chuid is mó le breis agus céad bliain, ach tá an déantúsaíocht nua-aimseartha tar éis sorcóirí aeir scagtha a oibriú le lamháltais arna dtomhas i micriméadair, saolré timthriall níos mó ná sin. 20 milliún stróc , agus amanna freagartha chomh tapa le cúpla milleasoicind.

Conas a Oibríonn Aer-Sorcóir: Na Croí-Mheicnic

Chun tuiscint a fháil ar an gcaoi a n-oibríonn sorcóir aeroibrithe ní mór breathnú ar bhrú, achar agus fórsa le chéile. Cinntear an fórsa aschuir a tháirgeann sorcóir le foirmle díreach:

Fórsa (F) = Brú (P) × Achar (A)

Mar shampla, tá achar loine timpeall 19.6 cm² ag sorcóir le trastomhas tollta 50 mm. Ag brú soláthair de 6 bar (87 PSI), táirgeann sé fórsa brú teoiriciúil de thart 1,178 Newtons (thart ar 265 lbf) . Tá fórsa an fhíorshaoil ​​beagán níos lú mar gheall ar fhrithchuimilt agus friotaíocht róin, go hiondúil timpeall 80–90% den luach teoiriciúil.

Oibríocht Céim ar Chéim

1. Gineann agus stórálann comhbhrúiteoir aer comhbhrúite in umar taiscumar.
2. Treoraíonn comhla rialaithe treorach (go hiondúil comhla 4/2 nó 5/2) aer chuig an gcalafort cuí ar an sorcóir.
3. Téann aer comhbhrúite isteach sa seomra sorcóra agus brú ar aghaidh an loine.
4. Gluaiseann an loine, ag tiomáint an tslat amach (stróc síneadh).
5. Lascaíonn an comhla, ag seoladh aer go dtí an taobh eile agus sceite an chéad seomra.
6. Tarraingíonn an loine siar go dtí a shuíomh tosaigh.

Tá luas á rialú ag comhlaí rialaithe sreafa (ar a dtugtar comhlaí snáthaide nó comhlaí throttle freisin), a chuireann srian le cé chomh tapa agus is féidir le haer dul isteach sa seomra sorcóra nó sceite as. Moillíonn gnéithe mhaolú a tógadh isteach sna caipíní deiridh an loine in aice le deireadh an stróc chun damáiste tionchair a chosc - rud tábhachtach nuair a bhíonn ualaí trom nó strócanna fada.

Cineálacha Aer-Sorcóirí agus a gcuid Difríochtaí

Níl gach sorcóir aeroibrithe mar an gcéanna. Braitheann an cineál a roghnaítear d'aon iarratas ar an tairiscint riachtanach, an spás atá ar fáil, na saintréithe ualaigh, agus na coinníollacha comhshaoil. Seo iad na catagóirí is coitianta a úsáidtear:

Sorcóirí Gníomhacha Aonair

Úsáideann sorcóir aonghníomhaithe aer comhbhrúite chun an loine a bhogadh i dtreo amháin. Déantar gluaiseacht fillte le earrach inmheánach nó ualach seachtrach (domhantarraingt, mar shampla). Níl ach aon aerphort amháin ag na sorcóirí seo. Tá siad níos simplí, bain úsáid as níos lú aeir in aghaidh an timthrialla, agus tá siad oiriúnach le haghaidh clampála, stampála, agus iarratais a shealbhú nuair nach gá an fórsa oibre ach i dtreo amháin. Raon méideanna tolladh coitianta ó 8 mm go 100 mm , le faid stróc suas le 200 mm de ghnáth mar gheall ar theorainneacha an earraigh.

Sorcóirí Gníomhacha Dúbailte

An cineál is mó a úsáidtear in uathoibriú tionsclaíoch. Úsáideann sorcóir gníomhú dúbailte aer comhbhrúite le haghaidh síneadh agus strócanna aistarraingthe araon. Ceadaíonn dhá aerphort - ceann ar gach taobh den loine - rialú neamhspleách ar gach treo. Soláthraíonn sé seo fórsa faoi thiomáint sa dá threo, rud a fhágann go bhfuil sé oiriúnach le haghaidh brú, tarraingt, ardú, brú, agus aon fheidhmchlár a éilíonn rialú gníomhach ar an stróc fillte. Is féidir le méideanna leadránach raon ó 6 mm go dtí os cionn 500 mm , agus is féidir le strokes leathnú go dtí roinnt méadar i ndearaí speisialaithe.

Sorcóirí gan slat

In ionad slat loine traidisiúnta a shíneann ó cheann amháin, tarchuireann sorcóir gan slat tairiscint trí chúpláil meicniúil nó maighnéadach feadh an taobh amuigh den bairille sorcóra. Éilíonn an dearadh seo go garbh leath an fad suiteála de shorcóir traidisiúnta don stróc céanna, rud a fhágann go bhfuil sé luachmhar i spásanna daingean. Tá sorcóirí gan slat coitianta i gcórais piocadh agus áit, uathoibriú gantry, agus táblaí sleamhnáin.

Sorcóirí Dlúth agus Gearr-Stróc

Tugtar sorcóirí comhréidh nó sorcóirí pancóg orthu freisin, agus déantar iad seo a dhearadh le haghaidh strócanna an-ghearr - go minic 1 mm go 50 mm — i spásanna srianta. Mar gheall ar a bhfachtóir foirm íseal-phróifíle is ansa leo iad i ndéantúsaíocht leictreonaice, láimhseáil PCB, agus cóimeáil feistí leighis áit a bhfuil spás ar phraghas íseal.

Gníomhairí Rothlacha

Cé go nascann an chuid is mó daoine sorcóirí aeir le tairiscint líneach, déanann gníomhaitheoirí aeroibrithe rothlacha aer comhbhrúite a thiontú ina ghluaiseacht uilleach. Úsáidtear iad chun comhlaí a rothlú, páirteanna a shuí, nó táblaí innéacs a thiomáint. Tá uillinneacha rothlaithe coitianta 90°, 180°, agus 270° , cé go bhfuil leaganacha uainíochta leanúnacha ann freisin.

Sorcóirí Tandem

Dhá sorcóir ceangailte i sraith ag roinnt an tslat loine céanna. Déanann an chumraíocht seo an fórsa aschuir a dhúbailt go garbh gan an trastomhas tollta a mhéadú - úsáideach nuair a bhíonn gá le fórsa ard ach tá an trastomhas suiteála srianta.

Sorcóirí Il-Seasamh

Tairgeann sorcóirí caighdeánacha dhá phost: sínte go hiomlán agus tarraingíodh siar go hiomlán. Comhcheanglaíonn sorcóirí ilshuímh (nó ilchéime) dhá shorcóir nó níos mó chun trí nó ceithre shuíomh scoite a bhaint amach ar feadh an stróc. Tá sé seo úsáideach le haghaidh innéacsú, suíomh páirteanna, agus oibríochtaí cóimeála óna dteastaíonn ilphointí stad gan rialú servo.

Príomh-Chomhpháirteanna Laistigh de Sorcóir Aeroibrithe

Tá gach sorcóir aeir - beag beann ar chineál nó méid - tógtha as roinnt comhpháirteanna ríthábhachtacha. Cuidíonn sé le tuiscint a fháil ar na codanna seo nuair a bhíonn sorcóir sa réimse á shonrú, á chothabháil nó á réiteach.

• Bairille (Feadán Sorcóir): An príomhchorp ina bhfuil an loine agus a threoraíonn a thaisteal. De ghnáth déantar é as cóimhiotal alúmanaim, cruach dhosmálta, nó feadánra cruach carbóin le dromchla istigh cruinneas-honed. De ghnáth coinnítear gairbhe an dromchla go dtí Ra 0.4–0.8 µm chun caitheamh róin a íoslaghdú.
• loine: An comhpháirt diosca-chruthach a scarann an dá sheomra aeir taobh istigh den bairille. Aistríonn sé brú aeroibrithe isteach i bhfeidhm meicniúil ar an tslat. Iompraíonn loiní O-fáinne nó rónta liopaí chun sceitheadh ​​aeir idir seomraí a chosc.
• Slat loine: Seafta cruach cruinneas-talamh (go minic chrome-plátáilte nó crua-anodized) ceangailte leis an loine agus ag leathnú trí cheann amháin nó an dá caipín deiridh. Tá trastomhas an tslat meánmhéide chun seasamh in aghaidh buckling faoi ualach comhbhrúiteach - de ghnáth ag baint úsáide as foirmle buckling colún Euler le haghaidh strócanna níos faide.
• Caipíní Deiridh (Ceann agus Caipín): Dún dhá cheann an bharaille. Tá an séala slat agus séala cuimilteora sa chaipín taobh slat (ceann). Féadfaidh comhlaí mhaolú agus calafoirt aeir a bheith sa chaipín taobh dall (caipín).
• rónta: B'fhéidir gurb iad na comhpháirteanna is tábhachtaí maidir le cothabháil. Cuireann rónta loine cosc ​​ar sceitheadh ​​tras-seomra; cuireann rónta slat cosc ​​ar sceitheadh ​​seachtrach; eisiann rónta cuimilteora (ar a dtugtar rónta scraper freisin) deannach agus ábhar salaithe ó dhul isteach. Áirítear le hábhair róin coitianta NBR (nítríle), Polúireatán, PTFE, agus Viton - gach ceann acu a oireann do raonta teochta agus meáin éagsúla.
• Comhlaí stuáilte: Comhlaí snáthaide inchoigeartaithe a tógadh isteach sna caipíní deiridh a ghaireann póca aeir beag chun tosaigh ar an loine in aice le deireadh stróc, ag luasmhoilliú de réir a chéile. Gan mhaolú, is féidir le sorcóirí a oibríonn ar ardluais le hualaí troma fórsaí tionchair níos mó a ghiniúint 10 kN , is cúis le caitheamh roimh am nó damáiste struchtúrach.
• Slat Bearing (Bushing): Dromchla imthacaí íseal-fhrithchuimilte sa chaipín ceann ceann a threoraíonn an tslat agus a ionsúnn ualaí taobh. Is minic a dhéantar as cré-umha sintéaraithe nó polaiméir féin-bhealaithe de chineál IGUS.
• Braiteoirí Suímh / Lasca Maighnéadacha: I measc go leor sorcóir tá groove seachtrach chun lasca giolcach a shuiteáil nó braiteoirí Halla-éifeacht a bhraitheann maighnéad atá leabaithe sa loine. Soláthraíonn siad seo aiseolas suímh - comharthaí atá sínte go hiomlán nó a tharraingítear siar go hiomlán - gan aon dul i bhfód ar chorp an tsorcóra.

Sonraíochtaí Buntábhachtacha le Tuiscint Agus Sorcóir Aeir á Roghnú

Tá rogha an tsorcóra aeroibrithe ceart le haghaidh feidhmchlár níos nuanced ná mar a fheictear ar dtús. Má dhéantar an tsonraíocht mícheart d'fhéadfadh go mbeadh fórsa neamhleor, teip ró-luath róin, buckling slat, nó droch-amanna timthriall mar thoradh air. Seo iad na paraiméadair is tábhachtaí:

Trastomhas Bore

Trastomhas inmheánach an bharaille. Is é seo an príomhchinntitheach d'fhórsa aschuir. Leanann méideanna caighdeánacha tolladh ISO 6432 (do thrastomhais tollta 8–25 mm) agus ISO 15552 (do 32–320 mm). I measc na méideanna coitianta tá 12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160, agus 200 mm. Ciallaíonn tolladh níos mó níos mó fórsa ag an mbrú céanna ach freisin tomhaltas aeir níos mó in aghaidh an timthrialla.

Fad Stróc

Fad taistil iomlán an tslat loine ó tarraingíodh siar go hiomlán go dtí sínte go hiomlán. Is minic a bhíonn strócanna caighdeánacha ar fáil in incrimintí 25 mm, cé go mbíonn faid saincheaptha coitianta. Méadaíonn strócanna níos faide an baol a bhaineann le buckling slat agus ní mór rátáil ualach buckleing an sorcóra a sheiceáil i gcoinne an fhórsa comhbhrúite a fheidhmítear.

Brú Oibriúcháin

Tá rátáil ag formhór na sorcóirí aeroibrithe tionsclaíocha 1 go 10 mbarra (14.5 go 145 PSI) brú oibre. Is é an soláthar aeir plandaí is coitianta ná barra 6-7. Deimhnigh i gcónaí rátáil brú oibriúcháin uasta an tsorcóra roimh é a shuiteáil - má sháraítear é féadfaidh sé rónta a réabadh nó caipíní deiridh a dhífhoirmiú.

Trastomhas slat agus Friotaíocht Bhúclaí

Le haghaidh ualaí comhbhrú (bhrú), ní mór an slat a sheiceáil le haghaidh buckling, go háirithe ar strócanna fada. Braitheann an t-ualach comhbhrúiteach sábháilte ar thrastomhas an tslat, fad buckling saor in aisce, agus cumraíocht gléasta. Ní fhéadfaidh sorcóir le slat 20 mm ar fhad saor 800 mm ach láimhseáil go sábháilte 3–4 kN i gcomhbhrú — i bhfad níos lú ná a fhórsa loine teoiriciúil.

Teocht Oibriúcháin

Feidhmíonn sorcóirí caighdeánacha le rónta NBR idir -20°C agus 80°C . Le haghaidh teochtaí níos airde (suas le 200 ° C), tá rónta Viton nó PTFE ag teastáil. Úsáideann leaganacha de ghrád bia agus seomra glan ábhair speisialta agus cóireálacha dromchla chun caighdeáin sláintíochta agus éilliúcháin a chomhlíonadh.

Stíl Gléasta

Tá impleachtaí suntasacha ag an gcaoi a gcuirtear sorcóir ar fhráma meaisín ar dháileadh agus ar ailíniú ualaigh. I measc na stíleanna gléasta coitianta tá:

• Feisteas coise/flange: Gléasta docht, seasta. Is fearr le haghaidh ualaí líneacha íon gan aon athrú uilleach.
• Clevis mount (maighdeog cúil): Ligeann sé don sorcóir pivot, ag freastal ar ualaí a athraíonn uillinn le linn an stróc.
• Sliabh Trunnion: Pivots ón taobh, oiriúnach le haghaidh feidhmeanna tromshaothair le gluaiseacht uilleach suntasach.
• Ceangaltáin deireadh slat: Ligeann súile slat sféarúil nó foircinn slat clevis ag an mbarr ailíniú uilleach ag an bpointe nasc ualaigh.

I gcás ina nÚsáidtear Sorcóirí Aeir: Feidhmchláir Fhíordhomhanda

Tá sorcóirí aeroibrithe le feiceáil i mbeagnach gach tionscal a bhaineann le gluaiseacht uathoibrithe. Mar gheall ar a luas, a simplíocht, agus a nglaineacht (ní aer sceite ach aer, ní ola) is rogha leo iad i dtimpeallachtaí iomadúla.

Déantúsaíocht agus Uathoibriú Tionóil

I ngléasraí feithicleacha, tiomáineann sorcóirí aeroibrithe daingneáin táthú robotic, clampáin pháirt, uirlisí preas-feistithe, agus claontaí iompair. D'fhéadfadh go mbeadh na céadta agus na mílte sorcóir aeir ag feidhmiú ag rátaí timthriallta i líne cóimeála aonair 30 go 120 timthriall in aghaidh an nóiméid . Mar gheall ar atrialltacht an tsuímh neomataigh — le suíomhanna deiridh cruas — tá siad iontaofa le haghaidh táirgeadh ardtoirte.

Innealra Pacáistiú

Braitheann meaisíní líonadh, cinn caipínithe, applicators lipéad, tógálaí cartán, agus sealers cásanna ar sorcóirí aeroibrithe le haghaidh gluaiseacht tapa, in-athdhéanta. Rachaidh líne buidéalú ag 600 buidéil in aghaidh an nóiméid ar rothar a sorcóir líonta 10 n-uaire in aghaidh an tsoicind - ag cur dianéilimh ar shaol na róin agus ar am freagartha na comhla.

Próiseáil Bia agus Dí

Úsáidtear sorcóirí cruach dhosmálta le rónta comhlíontacha FDA chun feoil a roinnt, innealra bácála, próiseáil déiríochta agus sórtáil glasraí. Is buntáiste ríthábhachtach é an cumas trealamh a ní le huisce agus le gníomhairí glantacháin gan dochar a dhéanamh don actuator seachas roghanna eile hiodrálacha sa timpeallacht seo.

Trealamh Leighis agus Cógaisíochta

Tá sorcóirí glan-seomra comhoiriúnach déanta as alúmanam anodized nó cruach dhosmálta le rónta íseal-outgassing le feiceáil i meaisíní preas táibléad, trealamh líonadh steallaire, agus anailíseoirí diagnóiseacha. Caithfidh na sorcóirí seo caighdeáin dian éillithe a chomhlíonadh agus oibriú leo go minic aer cáilíochta ionstraime scagtha go 0.01 µm .

Tógáil agus Trealamh Trom

Cé go n-úsáideann innealra tógála mór sorcóirí hiodrálacha go príomha le haghaidh a gcóimheas fórsa-go-méid níos fearr, tá sorcóirí aeroibrithe le feiceáil i gcoscáin aeir le haghaidh trucailí agus traenacha, casúir aeroibrithe, uirlisí seamaithe, agus meicníochtaí oibriúcháin dorais. Is féidir le haer comhbhrúite ag barra 8-10 fórsaí coscánaithe a ghiniúint atá leordhóthanach chun trucail altach 40-tonna a stopadh go hiontaofa i gcoinníollacha fliucha agus deannaigh.

Priontáil agus Láimhseáil Páipéir

Úsáideann cófraí ​​fritháireamh gréasáin, cófraí ​​cothaithe leatháin, agus meaisíní aistrithe páipéir sorcóirí aeroibrithe le haghaidh coigeartú rolla nip, imprisean a chaitheamh ar / as, rialú tobair dúch, agus meicníochtaí gripper. Meaitseálann luas an ghnímh neomataigh na hardluasanna reatha a bhaineann le cófraí nua-aimseartha — cuid acu ag feidhmiú níos faide 15,000 bileoga in aghaidh na huaire .

Innealra Talmhaíochta

Úsáideann plandálaithe, spraeirí, agus trealamh fómhair sorcóirí aeir le haghaidh múchadh méadraithe síolta, fillte borradh spraeála, agus rialú geataí earbaill. Is príomhriachtanas do chomhpháirteanna aeroibrithe talmhaíochta é láidreacht i dtimpeallachtaí lasmuigh le deannach, láib agus luascáin teochta ó -30 ° C i stóráil gheimhridh go 50 ° C in oibríocht pháirc an tsamhraidh.

Sorcóirí Aeir vs Sorcóirí Hiodrálacha vs Gníomhairí Leictreacha

Nuair a roghnaíonn innealtóirí cineál actuator, cuireann siad sorcóirí aeroibrithe i gcomparáid le dhá phríomhrogha eile: sorcóirí hiodrálacha agus actuators leictreacha (céimeanna líneacha servo nó stepper-tiomáinte). Tá áit milis ar leith ag gach teicneolaíocht.

Éifeachtúlacht fuinnimh na gcóras aeroibrithe - a luaitear go minic ag thart 10-15% ar an iomlán agus iad ag tabhairt cuntas ar neamhéifeachtúlacht comhbhrúiteora, caillteanais dáileacháin, agus caillteanais sceite — is é an laige is suntasaí atá acu i gcomhthéacs déantúsaíochta nua-aimseartha atá feasach ar fhuinneamh. Mar sin féin, leanann an costas aonaid íseal, an iontaofacht, agus infhaighteacht fhorleathan an bhonneagair aer comhbhrúite plandaí ag déanamh sorcóirí aeroibrithe mar réamhshocrú praiticiúil d'iarratais ardluais, measartha-fhórsa.

Tá actuators leictreacha ag éirí níos iomaíche d’fheidhmchláir a éilíonn suíomh idirmheánach beacht, rialú fórsa, nó próifílí gluaisne in-ríomhchláraithe - cumais nach féidir le sorcóirí aeroibrithe caighdeánacha a mheaitseáil gan comhlaí comhréireacha agus braiteoirí aiseolais a chur leis, rud a mhéadaíonn castacht agus costas go suntasach.

An Ciorcad Aeroibrithe: Mar a Cheanglaíonn Sorcóirí Aeir le Córas

Níl i sorcóir aer ach cuid amháin de chiorcad aeroibrithe. Chun feidhmiú i gceart, teastaíonn córas atá deartha i gceart timpeall air. Tá sé ríthábhachtach d’aon duine a shonraíonn nó a choinníonn córais aeroibrithe a thuiscint na comhpháirteanna tacaíochta.

Aonad Ullmhúcháin Aeir (FRL)

Déanann an t-aonad FRL — Scagaire, Rialtóir, Lubricator — aer comhbhrúite a riochtú sula sroicheann sé an sorcóir. Baineann an scagaire cáithníní agus taise; leagann an rialtóir an brú oibre; cuireann an lubricator (a úsáidtear chomh coitianta inniu le rónta féin-bhealaithe nua-aimseartha) ceo fíneáil ola chun comhpháirteanna inmheánacha a chosaint. Is é oibriú sorcóir le haer salach, fliuch nó brú mícheart an phríomhchúis le teip róin roimh am.

Comhlaí Rialaithe Treo

Comhlaí treorach a oibrítear le solenoid — de ghnáth Cumraíochtaí bealach 5/2 nó 5/3 — rialú a dhéanamh ar an gcalafort de chuid sorcóir déghníomhaithe a fhaigheann an t-aer soláthair agus cé acu sceite. Amanna freagartha de 5-15 milleasoicind atá tipiciúil le haghaidh comhlaí solenoid caighdeánach. Féadfaidh feidhmchláir ardluais comhlaí píolótacha nó comhlaí de chineál pípéad a úsáid chun aistriú níos tapúla.

Comhlaí Rialaithe Sreafa

Is iad rialuithe sreafa méadair amach an cur chuige caighdeánach maidir le rialáil luais i sorcóirí aeroibrithe. Cuireann siad srian ar an sreabhadh sceite a fhágann an sorcóir, rud a chruthaíonn cúlbhrú a mhaolú agus a rialaíonn treoluas loine. Baintear úsáid as méadair isteach (a chuireann srian ar an soláthar) i gcásanna ar leith ach is féidir leis a bheith ina chúis le luas neamh-chomhsheasmhach le hualaí éagsúla.

Rialtóirí Brú agus Comhlaí Sábháilteachta

Ligeann rialtóirí pointe úsáide aonair do shorcóirí éagsúla sa chóras céanna oibriú ag brúnna éagsúla - mar shampla, fórsa clampála bog ar chuid leochaileach taobh le hoibríocht brú ardfhórsa. Gearrann comhlaí sceite sábháilteachta an soláthar aeir chuig criosanna iomlána nó meaisíní i gcásanna stad éigeandála, ag scaoileadh fuinneamh stóráilte go sábháilte.

Fadhbanna Coitianta le Sorcóirí Aeir agus Conas iad a Dhiagnóisiú

Bíonn fadhbanna le himeacht ama ag fiú sorcóirí aeroibrithe atá sonraithe go maith agus atá suiteáilte i gceart. Sábhálann eolas ar na modhanna teipe is coitianta am diagnóiseacha agus seachnaíonn sé aga neamhfhónaimh gan phleanáil.

Sceitheadh Aeir

Is gnách go mbíonn sceitheadh seachtrach timpeall an tslat loine nó feistis an chalafoirt inbhraite trí fhuaim nó trí uisce gallúnaí a chur i bhfeidhm agus ag faire le haghaidh boilgeoga. Fágann sceitheadh ​​inmheánach thar an tséala loine go n-imíonn an sorcóir nó go dteipeann air é a sheasamh faoi ualach — inchloiste mar aer ag éalú tríd an gcalafort sceite nuair a ordaítear an sorcóir a choinneáil. Is é athsholáthar róin an deisiú caighdeánach; tá feisteáin athsholáthair ar fáil don chuid is mó de na sorcóirí de chaighdeán ISO.

Gluaiseacht Mhall nó Neamh-chomhsheasmhach

Is minic go mbíonn sorcóirí mallacha mar thoradh ar shreabhadh srianta ó scagaire bactha, feadánra róbheag, rialú sreabhadh páirteach dúnta, nó comhla treorach caite nó éillithe. Seiceáil brú an tsoláthair ag an gcalafort sorcóra (ní hamháin ag an gcomhbhrúiteoir) — bíonn titeann brú suntasach trasna raonta fada feadáin nó feistis ró-bheag coitianta i ngléasraí ina bhfuil an córas dáileacháin tar éis fás go horgánach le blianta anuas.

Scóráil Slat agus Caith Séala Roimh Am

Taobh-ualaí — fórsaí a chuirtear i bhfeidhm go hingearach ar ais an tsorcóra — luasghéaraíonn sé imthacaí slaite agus caitheamh róin. Tá an sorcóir deartha le haghaidh ualaí aiseach amháin. Má chuireann an t-iarratas an tslat faoi réir luchtú taobh, ba cheart treoir líneach nó imthacaí seachtrach a chur leis chun an t-ualach lasmuigh den ais a iompar. Is cúis le haer éillithe (cáithníní nó uisce) freisin caitheamh scríobach taobh istigh den bairille.

Banging Deireadh Stróc agus Damáiste Tionchair

Nuair a shroicheann sorcóir deireadh a stróc agus bíonn tionchar ag an loine ar an gcaipín deiridh le fuinneamh ard, gineann sé tonnta turrainge, torann agus strus meicniúil. Is é an chéad chéim na comhlaí mhaolú tógtha a choigeartú (an tsnáthaid a iompú deiseal chun srian a mhéadú). Mura bhfuil cushioning ar an sorcóir, is féidir maolaitheoirí turrainge seachtracha nó rialtáin luasmhoillithe inchoigeartaithe a chur leis an gciorcad.

Teipeann ar Sorcóir Bogadh

Is gnách go díríonn sorcóir nach n-aistríonn ar chor ar bith: gan aon soláthar aeir (comhla gan athrú, líne bactha, aonraitheoir dúnta), loine a urghabhadh ó chreimeadh (coitianta tar éis stórála fada gan lubrication), nó slat briste mar gheall ar ró-ualach taobh nó ró-bhrú. Seiceáil córasach - deimhnigh brú ag an gcalafort, deimhnigh lascadh comhla le táscaire solenóideach, ansin déan an sorcóir a iniúchadh go meicniúil - aonrú an chúis go tapa.

Dea-Chleachtais Chothabhála maidir le Sorcóirí Aeroibrithe

Tá sorcóirí aeir nua-aimseartha deartha le haghaidh cothabhála íosta, ach níl "íosmhéid" mar an gcéanna le "nialas." Leathnaíonn cur chuige cothabhála coisctheach struchtúrtha saol na seirbhíse go mór.

• Coinnigh aer glan agus tirim: Taosc uisce as an umar comhbhrúiteora agus scagairí go rialta. Suiteáil triomadóir aeir cuisnithe ar chórais i dtimpeallachtaí tais. Pointe drúcht brú de 3°C nó níos ísle ag an sorcóir sprioc maith. Cruthaíonn uisce san aer comhbhrúite creimeadh taobh istigh den bharaille agus swells sé rónta leaistiméire.
• Déan iniúchadh ar riocht an tslat go seachtainiúil: Déanann scratches ar dhromchla an tslat chrome damáiste don tslat séala ar gach stróc. Bain foinsí teagmhála meicniúil leis an tslat (scátálaí weld, daingneáin mí-ailínithe) láithreach agus cuir slata scóráilte ina n-ionad sula scriosann siad an séala.
• Cuir na rónta in ionad go réamhghníomhach: Athsholáthróidh go leor gléasra feisteáin róin sorcóra ar eatramh seasta - gach ceann de ghnáth 2 go 3 bliana ar threalamh ard-timthriall — seachas fanacht le teip. Go hiondúil cosnaíonn downtime neamhphleanáilte ar líne táirgeachta i bhfad níos mó ná trealamh róin agus 30 nóiméad saothair.
• Seiceáil crua-earraí gléasta: Scaoileann creathadh boltaí, bioráin clevis, agus cnónna glasa deireadh slat. Is féidir le bioráin mhaighdeog scaoilte ligean do shorcóir coileach a dhéanamh ar an taobh eile, rud a ghintear ualaí taobh a luathaíonn caitheamh. Seiceálann an chasmhóimint crua-earraí gléasta go ráithiúil ar threalamh ard-timthriall nó ard-chreathadh.
• Monatóir le haghaidh luascadh nó sruthshuíomh: Níor cheart go sleamhnódh sorcóir a fheidhmíonn faoi dhó a bhfuil ualach statach air. Léiríonn athruithe ar shuíomh mall faoin ualach seachbhóthar an tséala loine — comhartha rabhaidh go bhfuil teipthe le teacht sula n-éireoidh sé ina ábhar imní sábháilteachta nó ina locht cáilíochta.
• Coinnigh sorcóirí breise nó feisteáin róin ar láimh: I gcás sorcóirí táirgeachta ríthábhachtacha, laghdaítear MTTR (Meán-Am le Deisiúchán) ó uair go nóiméid má bhíonn aonad spártha iomlán ar an seilf. Is féidir sorcóirí caighdeánacha ISO ó dháileoirí stocáilte a fhoinsiú go tapa, ach d'fhéadfadh go mbeadh amanna luaidhe roinnt seachtainí ag aonaid saincheaptha nó speisialaithe.

Nuálaíochtaí agus Treochtaí i dTeicneolaíocht Sorcóir Aeroibrithe

Cé nach bhfuil athrú tagtha ar bhunphrionsabal sorcóir aeroibrithe, leanann monaróirí ag scagadh agus ag leathnú na teicneolaíochta ar bhealaí brí.

Mothú Seasaimh Comhtháite agus IO-Nasc

Soláthraíonn braiteoirí IO-Link-comhoiriúnach atá feistithe le sorcóirí caighdeánacha aiseolas leanúnach ar sheasamh, diagnóisic (comhaireamh timthriall, teocht, uaireanta oibriúcháin), agus paraiméadarú thar chomhéadan digiteach dhá shreang. Bogann sé seo an sorcóir aeroibrithe ó actuator "balbh" go comhpháirt chliste d'ailtireacht Tionscal 4.0, rud a chumasaíonn cothabháil thuarthach agus cianfhaireachán gan sreangú tiomnaithe a chur leis.

Neomataic Chionmhar

Cumasaíonn comhlaí brú agus sreafa comhréireacha, in éineacht le trasduchtóirí suímh, fórsa lúb dúnta agus rialú suímh na sorcóirí aeir. Cé nach bhfuil siad ag teacht le beachtas na servo electrics, is féidir leis na córais seo atrialltacht suímh a bhaint amach ±0.1 mm agus feidhmiú fórsa rialaithe — cumais a bhí teoranta roimhe seo do ghníomhairí hiodrálacha nó leictreacha. Tá an costas fós níos airde ná aeroibrithe simplí ar siúl/as ach níos ísle ná córais iomlána sheirbheiseachaleictreacha.

Aisghabháil agus Éifeachtúlacht Fuinnimh

Tá aer comhbhrúite costasach - is gnách go gcosnaíonn sé 1 kW d'obair mheicniúil as aer comhbhrúite 7-8 huaire níos mó ná an obair chéanna ó mhótar leictreach. Tá sé seo tar éis forbairt a dhéanamh ar chórais brú-bhrú, ciorcaid choigiltis aeir a ghearrann soláthar ag lár-stróc a thiomáint, agus córais aisghabhála a ghlacann fuinneamh sceite. Tuairiscíonn roinnt déantúsóirí coigilteas aeir de 30-50% i gciorcaid bharrfheabhsaithe.

Ábhair Lightweight agus Creimeadh-frithsheasmhach

Laghdaíonn alúmanam anodized ard-láidre, polaiméirí treisithe snáithíní, agus sorcóirí cruach dhosmálta meáchan - tábhachtach in iarratais ina bhfuil an sorcóir suite ar pháirt ghluaiste - agus in ainneoin ceimiceáin ionsaitheacha níocháin, spraeála salainn, agus nochtadh lasmuigh. Úsáideann sorcóirí grád leighis cruach dhosmálta leictreaphlátáilte ar fud chun deireadh a chur le foinsí éilliúcháin féideartha.

Miniaturization

Tá dul chun cinn sa mheaisínithe beachta agus sa teicneolaíocht róin tar éis an trastomhas tollaidh íosta inúsáidte de na sorcóirí aeir táirgthe a bhrú chun cinn 2.5 mm , le strokes chomh gearr le 1 mm. Úsáidtear na micrea-sorcóirí seo i dtrealamh diagnóiseach leighis, i láimhseáil leathsheoltóra, agus i bhfeidhmchláir micrea-chóimeála nuair a bhíonn gach graim agus milliméadar tábhachtach.
