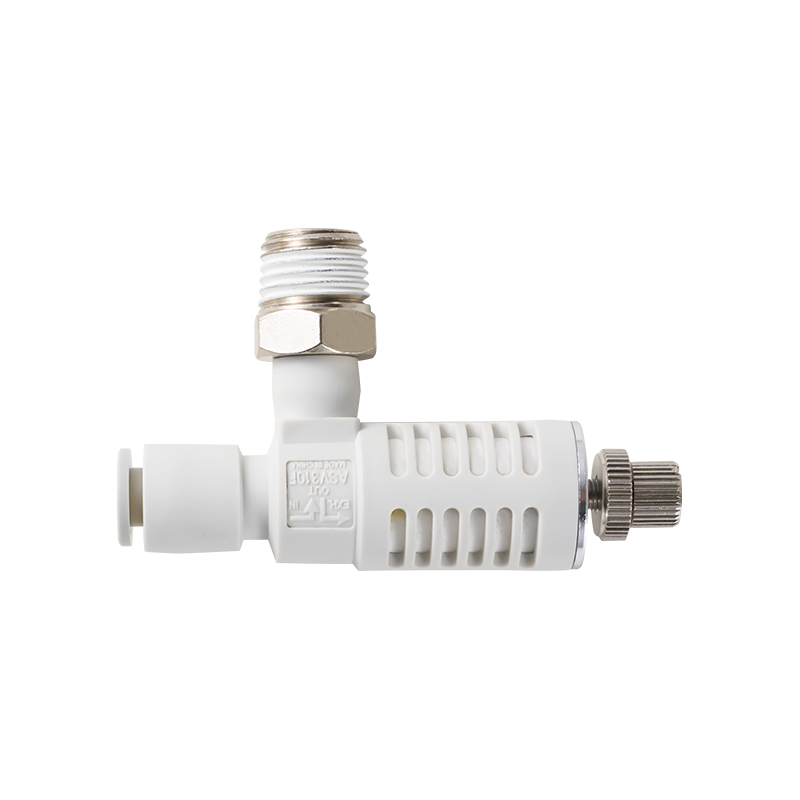

Comhla Sceite Tapa Sraith ASV
  • Comhla Sceite Tapa Sraith ASV
Comhla Rialaithe Sreafa / Comhla Seiceála

Comhla Sceite Tapa Sraith ASV

Is comhla speisialta é comhla sceite tapa sraith ASV a úsáidtear chun próiseas sceite an actuator sa chóras aeroibrithe a luathú. Giorraíonn sé am freagartha athshocraithe an tsorcóra nó an chomhpháirt aeroibrithe tríd an gcosán sceite a bharrfheabhsú agus feabhsaíonn sé feidhmíocht dhinimiciúil an chórais.

Gnéithe lárnacha
Leas iomlán a bhaint cosán sceite

Cuir cainéal íseal-fhriotaíochta ar bun go díreach chuig an atmaisféar chun faoiseamh brú gan bhac ar an ngás i gcuas istigh an actuator a chinntiú agus deireadh a chur leis an moill gníomhaíochta de bharr brú ar ais.


Dearadh feidhme chomhtháite

Comhtháthaíonn an comhlacht comhla aonair na feidhmeanna dé-atreorú difríochta brú ionghabhála agus sceite tapa, gan gá le ciorcaid rialaithe casta seachtracha, struchtúr an chórais a shimpliú.


Inoiriúnaitheacht riocht oibre

Déanann an struchtúr cothromaíochta dinimiciúil inmheánach oiriúnú d'athruithe brú aeir agus coinníonn sé tréithe cobhsaí sceite faoi choinníollacha stad tosaithe nó sócháin ualaigh go minic.


Feabhas ar éifeachtúlacht an chórais

Tríd an timthriall sceite a ghiorrú agus am díomhaoin an trealaimh a laghdú, feabhsaítear ráta timthriall agus éifeachtúlacht úsáide fuinnimh an trealaimh aeroibrithe go hindíreach.


Meicníocht maolaithe lochtanna

Aistrigh go huathoibríoch chuig mód sceite nuair a chuirtear isteach ar an soláthar aeir chun dí-áitiú neamhrialaithe an actuator de bharr brú iarmharach a sheachaint.

Ríomhphost: manager@cktworld.com
Íoslódáil
ROIMHE:Comhla Seiceála Sraith AK
AR Aghaidh:Comhla Rialaithe Luas Sraith ASP Le Comhla Seiceála Oibrithe Píolótach
  • Múnla ASV120F ASV220F ASV310F ·410F ASV510F
    Sreabhán a úsáidtear Aer
    Friotaíocht brú ráthaithe 1.5MPa
    An brú oibriúcháin uasta 1MPa
    Íosbhrú oibriúcháin 0.1MPa
    Teocht chomhthimpeallach agus teocht sreabhach -5 go 60 ° C (ach gan reoite)
    Nóta 1 Ábhar píopa oiriúnach Níolón, níolón bog, polúireatán
    Roghnach cnó glas ciorclach Le garda splancscáileán, cnó glasála cruinn
    Nóta 1) Tabhair aird ar an mbrú oibriúcháin uasta de níolón bog agus polúireatán.

    Comhla sceite tapa agus comhla throttle sceite comhtháite. Is féidir é a úsáid le haghaidh tiomáint ardluais sorcóirí.
    ● Timpeall 2 uair an achair thrasghearrthach éifeachtach (i gcomparáid le comhlaí rialaithe luais)
    Múnlaí Comhfhreagracha: ASV310F, 410F, 510F
    ● Feistithe le tostóir agus cónascaire mear-athrú
    ● Tá comhlacht comhla roisín lasair-retardant caighdeánach (sonraíocht UL V-0)
    Múnlaí Comhfhreagracha: ASV310F, 410F, 510F
    ● Tá na páirteanna práis go léir leictrilít nicilphlátáilte

  • Múnla Trastomhas táthcheangail Oiriúnach do thrastomhas seachtrach píopa (mm) Sreabhadh treoluas fuaime dm³/(s ·barra) Cóimheas brú criticiúil
    4 6 8 10 12 5132" 1/4" 5/16" 3/8" 1/2" N-AMACH OUT-EXH IN-AMACH OUT-EXH.
    ASV120F-M3 M3×0.5 ● 0.06 0.06 0.25 0.15
    ASV220F-M5 M5×0.8 ● ● 0.26 0.26
    ASV310F-01 R1/8 ● ● 1.4 1.6 0.35
    ASV310F-02 R1/4 ● ● 1.4 1.6
    ASV410F-01 R1/8 ● ● 2.7 2.8
    ASV410F-02 R1/4 ● ● 2.7 2.8
    ASV410F-03 R3/8 ● ● 2.7 2.8
    ASV510F-02 R1/4 ● ● 4.6 5.4
    ASV510F-03 R3/8 ● ● 5.4 5.8
    ASV510F-04 R1/2 ● 5.4 5.8
    ASV220F-U10/32 10-32UNF ● 0.26 0.26 0.15
    ASV310F-N01 NPT1/8 1.4 1.6 0.35
    ASV310F-N02 NPT1/4 ● 1.4 1.6
    ASV410F-N01 NPT1/8 ● ● 2.7 2.8
    ASV410F-N02 NPT1/4 ● ● 2.7 2.8
    ASV410F-N03 NPT3/8 ● ● 2.7 2.8
    ASV510F-N02 NPT1/4 ● ● 4.6 5.4
    ASV510F-N03 NPT3/8 ● ● 5.4 5.8
    ASV510F-N04 NPT1/2 ● ● 5.4 5.8

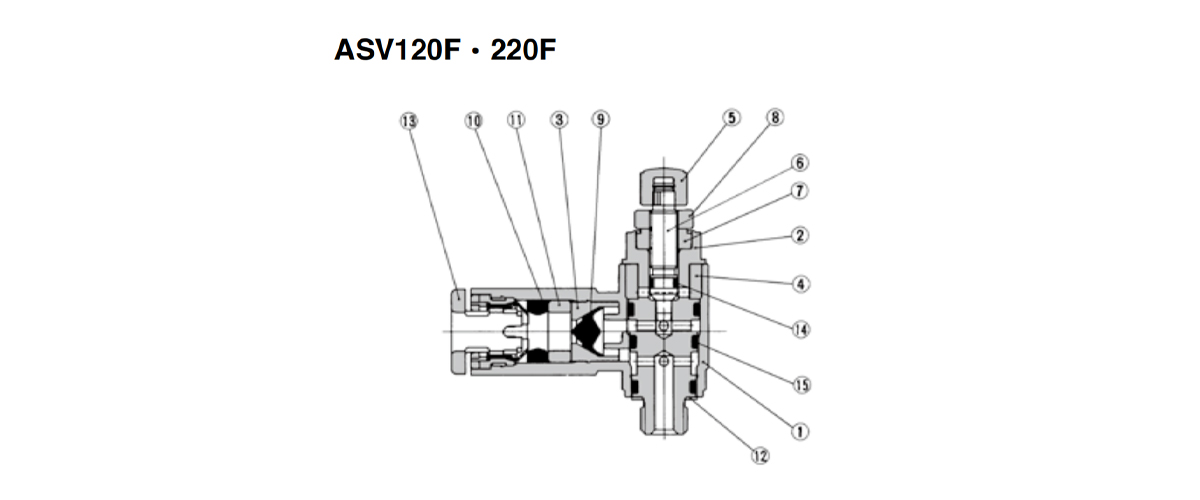

  • Páirteanna comhpháirte
    Uimhir Ainm na coda Ábhar Nóta
    1 Comhlacht comhla A PBT
    2 Comhlacht comhla B Nóta Práis 1) Plátáil nicil leictrilít
    3 Fáinne suíochán comhla Prás Plátáil nicil leictrilít
    4 Ábhar tosta spúinse PVA
    5 Roth láimhe PBT Cineál M3: Prás gan leictreaphlátála nicil
    6 Comhla snáthaide Prás Plátáil nicil leictrilít
    7 Comhla snáthaide guide seat Prás Plátáil nicil leictrilít
    8 Glas cnó Cruach Nóta 3) Crómate since Nóta 2)
    9 Croí comhla HNBR
    10 Píosa séalaithe NBR
    11 Fáinne scaradh POM
    12 Ceap séalaithe Cruach dhosmálta / NBR Is cineál M3 PVC
    13 Muinchille scaoileadh -
    14 O-fáinne NBR
    15 O-fáinne NBR
    Nóta 1) M3 type is made of stainless steel.
    Nóta 2) Round lock nuts are electroplated with nickel.
    Nóta 3) Round lock nuts are made of brass.

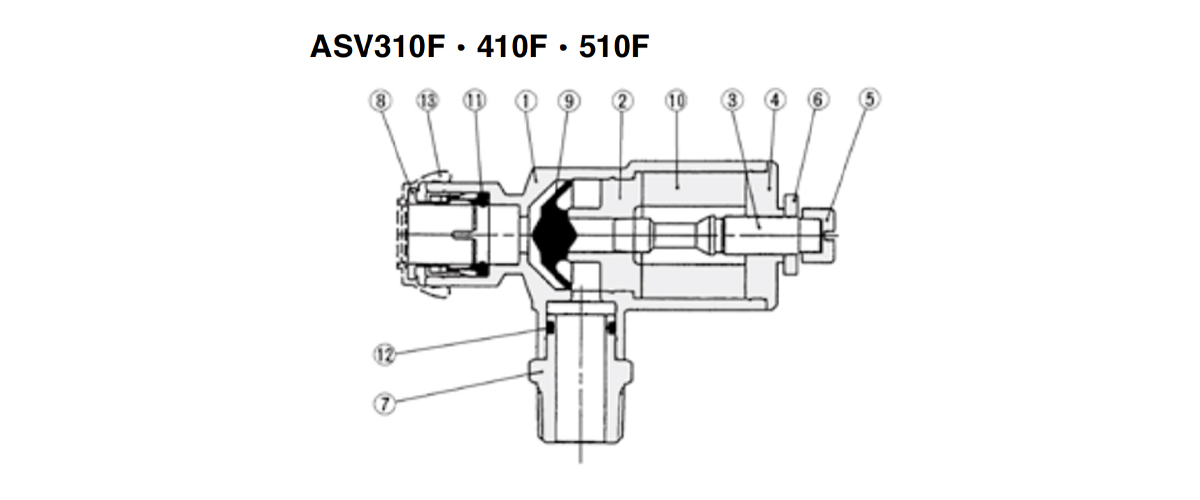

    Páirteanna comhpháirte
    Uimhir Ainm na coda Ábhar Nóta
    1 Comhlacht comhla A PBT UL94V-0
    2 Fáinne suíochán comhla Cóimhiotal alúmanaim Cóireáil chromáit
    3 Comhla snáthaide Cóimhiotal alúmanaim Plátáil nicil leictrilít
    4 Comhla snáthaide guide seat Cóimhiotal alúmanaim Plátáil nicil leictrilít
    5 Roth láimhe Prás Plátáil nicil leictrilít
    6 Glas cnó Nóta Cruach 2) Crómáit since Nóta 1)
    7 Comhphreas-oiriúnach Prás Plátáil nicil leictrilít
    8 Muinchille scaoileadh -
    9 Croí comhla Rubar polúireatán
    10 Ábhar laghdaithe torainn spúinse PVA
    11 Píosa séalaithe NBR
    12 O-fáinne NBR
    13 Clúdach CR lasair-retardant UL94V-0
    Nóta 1) Round lock nuts are electroplated with nickel.
    Nóta 2) Round lock nuts are made of brass, except for ASV310F and ASV410F, which are made of steel.

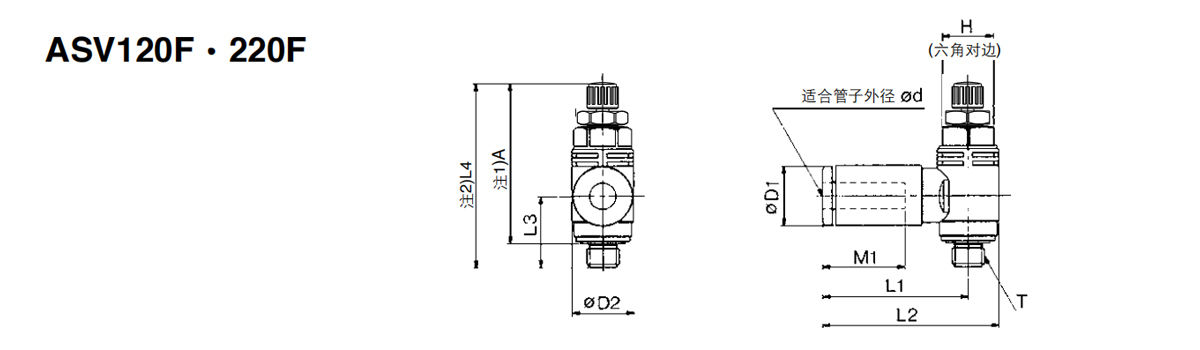

    Toisí méadracha
    Múnla Oiriúnach do thrastomhas seachtrach píopa d T H D1 D2 L1 L2 L3 L4 ※A M1 Cáilíocht
    g
    uas. Min. uas. Min.
    ASV120F-M3-04 4 M3×0.5 5.5 9.3 7.2 21.4 25 9.8 28.6 26.1 25.8 23.3 12.7 5
    ASV220F-M5-04 4 M5×0.8 8 9.3 9.6 22.8 27.6 11.1 31.4 28.6 27.7 24.9 12.7 8
    ASV220F-M5-06 6 M5×0.8 8 11.6 9.6 23.6 28.4 11.1 31.4 28.6 27.7 24.9 13.5 9
    Nóta 1) Reference dimensions after screwing in M thread
    Nóta 2) L4 is the reference dimension.

    Toisí Imperial
    Múnla Oiriúnach do thrastomhas seachtrach píopa d T H D1 D2 L1 L2 L3 L4 ※A M1 Cáilíocht
    g
    uas. Min. uas. Min.
    ASV220F-U10/32-03 5/32" 10-32UNF 8 9.3 9.6 22.8 27.6 11.1 31.4 28.6 27.7 24.9 12.7 8
    ASV220F-U10/32-07 1/4" 10-32UNF 8 12 9.6 23.6 28.4 11.1 31.4 28.6 27.7 24.9 13.7 9
    Nóta 1) Reference dimensions after screwing in U10/32 thread.
    Nóta 2) L4 is the reference dimension.

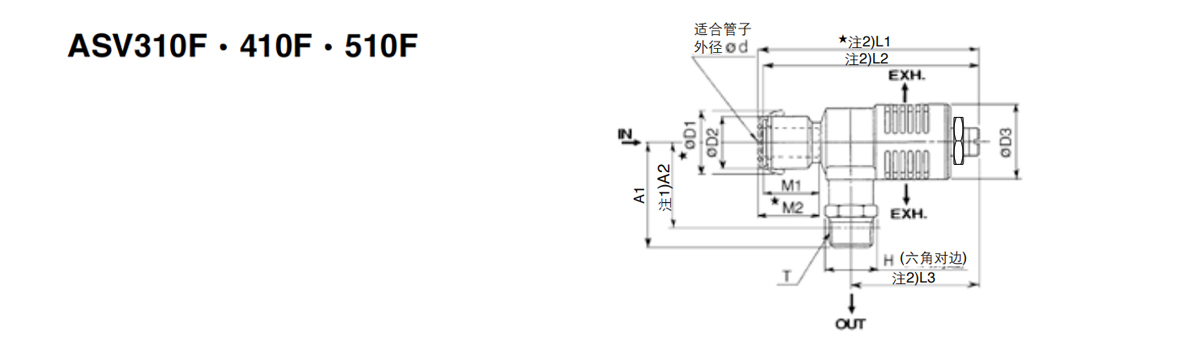

    Toisí méadracha
    Múnla Oiriúnach do thrastomhas seachtrach píopa d T H □D1 D2 D3 □L1 L2 L3 Nóta 2)
    A1     		A2 M1 ★M2 Cáilíocht
    g
    uas. Min. uas. Min. uas. Min.
    ASV310F-01-06S 6 R1/8 10 16.8 12.8 17.6 71.9 65.9 69.9 63.9 45.8 39.8 26.5 23.4 17 19 22
    ASV310F-01-08S 8 19.3 15.2 73.8 67.8 71.8 65.8 19 21 23
    ASV310F-02-06S 6 R1/4 14 16.8 12.8 17.6 71.9 65.9 69.9 63.9 45.8 39.8 30.9 25.4 17 19 30
    ASV310F-02-08S 8 19.3 15.2 73.8 67.8 71.8 65.8 19 21 31
    ASV410F-01-08S 8 R1/8 12 19.3 15.2 24 83.1 75.6 81.1 73.6 52.8 45.3 29.8 26.7 19 21 39
    ASV410F-01-10S 10 23.3 18.5 85.2 77.7 83.2 75.7 21 23 41
    ASV410F-02-08S 8 R1/4 14 19.3 15.2 24 83.1 75.6 81.1 73.6 52.8 45.3 34.2 28.7 19 21 47
    ASV410F-02-10S 10 23.3 18.5 85.2 77.7 83.2 75.7 21 23 49
    ASV410F-03-08S 8 R3/8 17 19.3 15.2 24 83.1 75.6 81.1 73.6 52.8 45.3 35.6 30.4 19 21 61
    ASV410F-03-10S 10 23.3 18.5 85.2 77.7 83.2 75.7 21 23 63
    ASV510F-02-10S 10 R1/4 17 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 39.3 33.8 21 23 69
    ASV510F-02-12S 12 25.7 20.9 89.8 83.8 87.8 81.8 22 24 74
    ASV510F-03-10S 10 R3/8 17 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 40.7 35.5 21 23 73
    ASV510F-03-12S 12 25.7 20.9 89.8 83.8 87.8 81.8 22 24 78
    ASV510F-04-10S 10 R1/2 22 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 44.9 37.6 21 23 95
    ASV510F-04-12S 12 25.7 20.9 89.8 83.8 87.8 81.8 22 24 100
    ★: Toisí le clúdach.
    Nóta 1) Reference dimensions after screwing in R thread.
    Nóta 2) L1, L2, and L3 are reference dimensions.

    Toisí Imperial
    Múnla Oiriúnach do thrastomhas seachtrach píopa d T H ★D1 D2 D3 ★L1 L2 L3 Nóta 2)
    A1     		Nóta 1)
    A2     		M1 ★M2 Cáilíocht
    g
    uas. Min. uas. Min. uas. Min.
    ASV310F-N01-07 1/4" NPT1/8 12.7 17.2 13.2 17.6 73 67 71 65 45.8 39.8 26.5 23.4 16.8 18.8 22
    ASV310F-N01-09 5/16" 19.3 15.2 73.8 67.8 71.8 65.8 19 21 23
    ASV310F-N02-07 1/4" NPT1/4 14.3 17.2 13.2 17.6 73 67 71 65 45.8 39.8 30.9 25.4 16.8 18.8 30
    ASV310F-N02-09 5/16" 19.3 15.2 73.8 67.8 71.8 65.8 19 21 31
    ASV410F-N01-09 5/16" NPT1/8 12.7 19.3 15.2 24.4 83.1 75.6 81.1 73.6 52.8 45.3 29.8 26.7 19 21 39
    ASV410F-N01-11 3/16" 23.3 18.5 85.2 77.7 83.2 75.7 21 23 41
    ASV410F-N02-09 5/16" NPT1/4 14.3 19.3 15.2 24.4 83.1 75.6 81.1 73.6 52.8 45.3 34.2 28.7 19 21 47
    ASV410F-N02-11 3/16" 23.3 18.5 85.2 77.7 83.2 75.7 21 23 49
    ASV410F-NO3-09 5/16" NPT3/8 17.5 19.3 15.2 24.4 83.1 75.6 81.1 73.6 52.8 45.3 35.6 30.4 19 21 61
    ASV410F-N03-11 3/16" 23.3 18.5 85.2 77.7 83.2 75.7 21 23 63
    ASV510F-N02-11 3/16" NPT1/4 17.5 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 39.3 33.8 21 23 69
    ASV510F-N02-13 1/2" 26.5 21.7 89.8 83.8 87.8 81.8 21.8 23.8 74
    ASV510F-N03-11 3/16" NPT3/8 17.5 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 40.7 35.5 21 23 73
    ASV510F-NO3-13 1/2" 26.5 21.7 89.8 83.8 87.8 81.8 21.8 23.8 78
    ASV510F-N04-11 3/16" NPT1/2 22.2 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 44.9 37.6 21 23 95
    ASV510F-N04-13 1/2" 26.5 21.7 89.8 83.8 87.8 81.8 21.8 23.8 100
    ★: Toisí le clúdach.
    Nóta 1) Reference dimensions after NPT thread is screwed in.
    Nóta 2) L1, L2, and L3 are reference dimensions.
