Sraith KQB2 Cruach Dhosmálta feistiú aon-dteagmháil Soláthraithe

Baile / Táirgí / Cúlpháirtí Aeroibrithe / Cruach Dhosmálta One Touch Feistiú / Sraith KQB2 Cruach Dhosmálta feistiú aon-dteagmháil

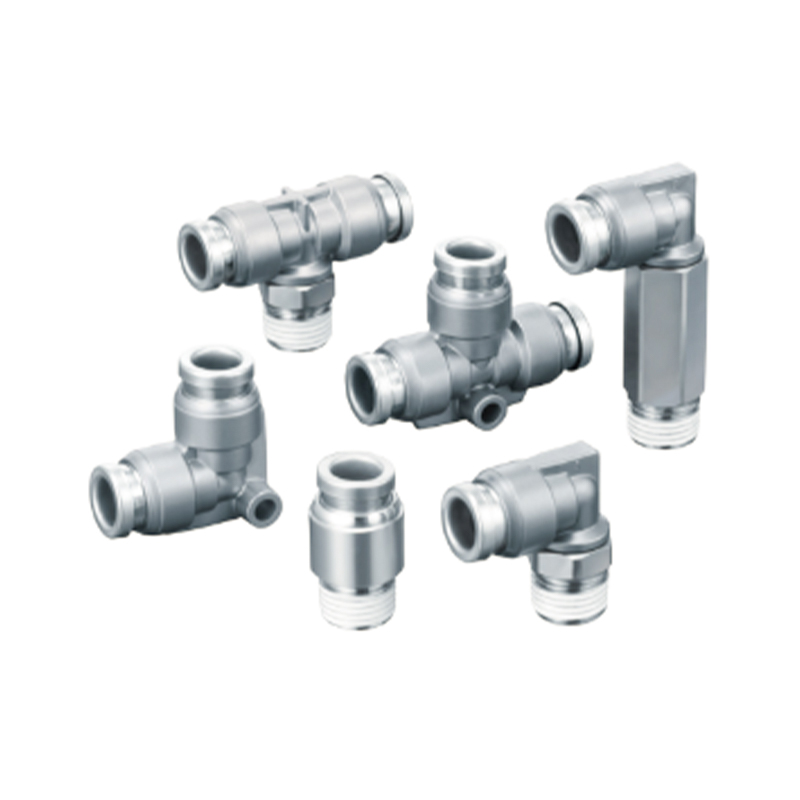

Sraith KQB2 Cruach Dhosmálta feistiú aon-dteagmháil
  • Sraith KQB2 Cruach Dhosmálta feistiú aon-dteagmháil
Cruach Dhosmálta One Touch Feistiú

Sraith KQB2 Cruach Dhosmálta feistiú aon-dteagmháil

Glacann feistiú aon-dteagmháil cruach dhosmálta sraith KQB2 teicneolaíocht mhúnlú comhtháite cruach dhosmálta ard-ghrád, atá deartha go speisialta le haghaidh cásanna tarchurtha sreabhach a éilíonn díchumhachtú tapa agus séalaithe iontaofa, ag freastal ar riachtanais chuimsitheacha glaineachta agus marthanachta i dtimpeallachtaí tionsclaíocha.

Gnéithe lárnacha
Cobhsaíocht ábhair: Tá friotaíocht creimeadh dúchais ag an struchtúr cruach uile-dhosmálta, seachnaíonn sé an baol éillithe meánach, agus déanann sé oiriúnú do thimpeallachtaí bonn-aigéad agus luaineachtaí teochta agus brú
Meicníocht glasála meandrach: Fíoraíonn dearadh glasála aon-bhealach brú-tarraingt nasc oibríocht dall, agus cuireann fáinne séalaithe féinchúitimh ionsuite deireadh le rioscaí sceite
Leathnú comhoiriúnachta córais: Tacaíonn sé le nasc sraith modúlach de thrastomhais ilphíobáin, rud a cheadaíonn cumraíocht solúbtha na nóid brainse i bpíblínte casta
Barrfheabhsú costais chothabhála: Giorraíonn an ghné díchóimeála agus cóimeála saor ó uirlisí go mór an t-am neamhfhónaimh trealaimh, agus is féidir struchtúr an earraigh coinneála a athsholáthar go neamhspleách chun costais chothabhála a laghdú

Ríomhphost: manager@cktworld.com
Íoslódáil
ROIMHE:Níl aon alt roimhe seo
AR Aghaidh:Níl aon alt eile
  • Sonraíochtaí
    Sreabhán a úsáidtear Aer, uisce, gal
    Raon brú Nóta 2) -100 kPa go 1 MPa Nóta 3)
    Brú tástála brú 3.0MPa
    Teocht chomhthimpeallach agus teocht sreabhach Nóta 4) -5 go 150°C (ach gan a bheith reoite) Nóta 3)
    ramhar a úsáidtear Uimh sonraíocht ramhar
    Séalaithe na gcodanna snáithithe Le séalaithe
    Nóta 1) Ní féidir uisce a úsáid le feadánra níolón bog.
    Nóta 2) Ós rud é nach bhfuil sceitheadh ​​nialasach, seachain úsáid a bhaint as cothabháil bhfolús le haghaidh tástálacha sceite, etc. Nóta 3) Deimhnigh raon brú oibriúcháin agus raon teocht oibriúcháin na píopa.
    Nóta 4) Suiteáil línéar faoi na coinníollacha seo a leanas (seachas □3.2).
    ·Nuair a úsáidtear é i dtimpeallachtaí nó le sreabháin faoi réir athruithe tobanna teochta.
    · Nuair a úsáidtear ag teochtaí arda.

    Oiriúnach do phíopaí
    Ábhar feadán FEP, PFA, níolón, níolón bog Nóta 1), polúireatán, polyolefin
    Trastomhas seachtrach an fheadáin Ø1/8", Ø5/32", Ø1/4", Ø5/16", Ø3/8", Ø1/2"

    ※ Líneáil leagtha coinníollacha teochta
    Feadáin a úsáidtear Teocht
    Feadáin FEP / sraith TH Os cionn 80°C
    Feadáin PFA / sraith TL Os cionn 120°C
    Páirteanna breise
    Ainm Trastomhas seachtrach an phíobáin Múnla Ábhar
    Gasket 一 M-5G3 SUS316
    FKM speisialta
    Cnó gléasta painéil Ø3.2 Ø4 KQB223-P01 SUS316
    Ø6 KQB206-P01
    Ø8 KQB208-P01
    Ø10 KQB210-P01
    Ø12 KQB212-P01
    Ø16 KQB216-P01

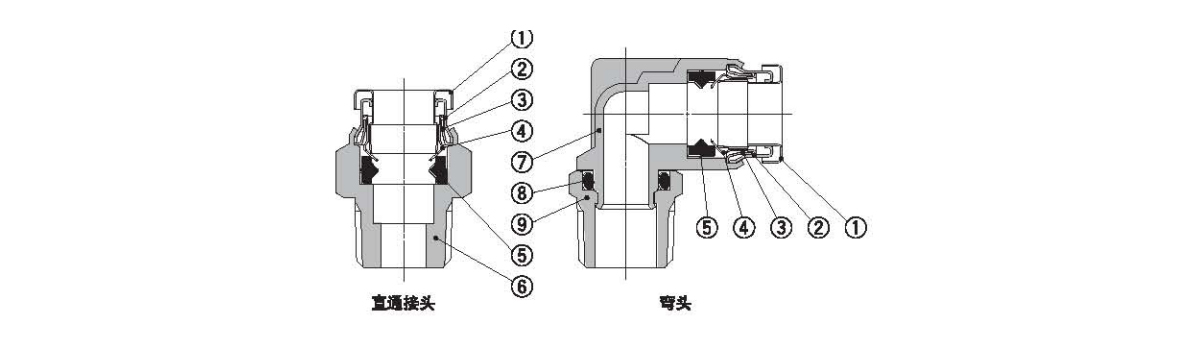

  • Níl. Ainm Ábhar
    1 Muinchille scaoileadh SUS304
    2 Muinchille treorach 1 SUS304
    3 Sleamhnán treorach 2 SU8304
    4 Gearrthóg earraigh SUS304
    5 Séala FKM speisialta (sciath fluairín)
    6 Comhlacht cónascaire díreach C3604 (plátáil nicil leictrilít)
    7 Comhlacht elbow SU8316
    8 O-fáinne FKM speisialta (sciath fluairín)
    9 Cnaipe brúigh isteach C3804 (plátáil nicil beiriliam leictrilít)

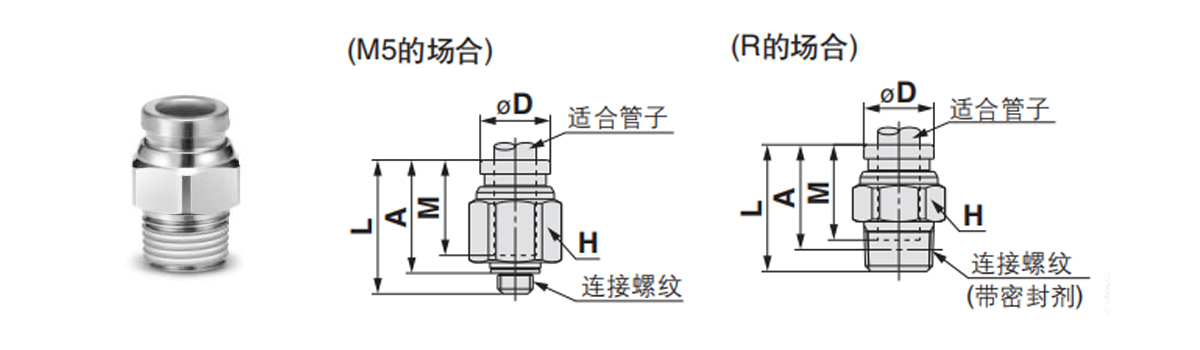

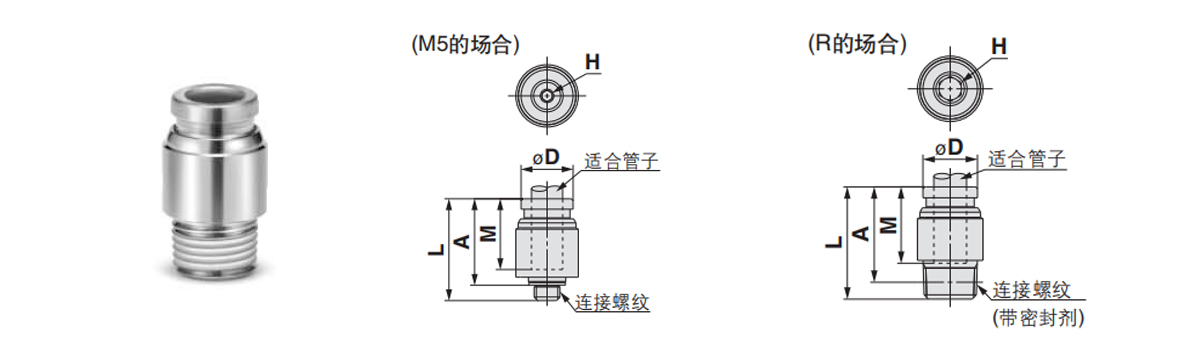

  • Cónascaire díreach: KQB2H
    Oiriúnach do phíobán trastomhas seachtrach mm Snáithe ceangail
    R, M     		Múnla H
    (taobhanna heicseagánacha urchomhaireacha)     		ØD Nóta 1) L A※ M Nóta 2) Achar trasghearrthach éifeachtach mm² Cáilíocht g
    Ø3.2 M5×0.8 KQB2H23-M5 8 8 16.5 13.5 12 3 3.4
    1/8 KQB2H23-01S 10 15.4 12.3 3.4 6
    1/4 KQB2H23-02S 14 21 16.3 17.8
    Ø4 M5×0.8 KQB2H04-M5 10 8.7 17.1 14.1 12.6 4 5.3
    1/8 KQB2H04-01S 15.3 12.2 5.6 5.6
    1/4 KQB2H04-029 14 20.9 16.2 172
    Ø6 M5×0.B KQB2H06-M5 12 11.1 19.1 16.1 13.6 4 8
    1/8 KOB2H06-01S 18.1 15 13.1 7.3
    1/4 KQB2H06-02S 14 20.8 16.1 152
    3/B KQB2H08-033 17 23 17.9 28.8
    Ø8 1/8 KCB2H08-01S 14 13.4 24.5 21.4 18.1 28.1 13.5
    1/4 KQB2H08-029 22.3 17.6
    3/B KQB2H08-033 17 23.7 18.6 26
    Ø10 1/B KQB2H10-01S 17 16.4 25.5 22.4 17 26.1 19.8
    1/4 KQB2H10-02S 27.9 23.2 41.5 22.7
    3/B KQB2H10-03S 23 17.9 21.6
    1/2 KQB2H10-04S 22 28.6 22.2 53.9
    Ø12 1/4 KQB2H12-02S 19 18.5 30.5 25.8 18.6 58.3 28.8
    3/B KQB2H12-033 24.7 19.6 21.5
    1/2 KQB2H12-04S 22 28.7 22.3 47
    Ø16 3/B KQB2H16-03S 24 24.6 33.6 28.5 20.8 81 48.3
    1/2 KQB2H16-04S 29.5 23.1 113 392
    *R Toisí tagartha tar éis scriú a chur isteach sa scriú.
    Nóta 1) Léiríonn Ø an trastomhas uasta.
    Nóta 2) Léiríonn sé an luach agus feadánra FEP á úsáid.
    Léiríonn Ø16 an luach nuair a úsáidtear feadánra níolóin amháin.

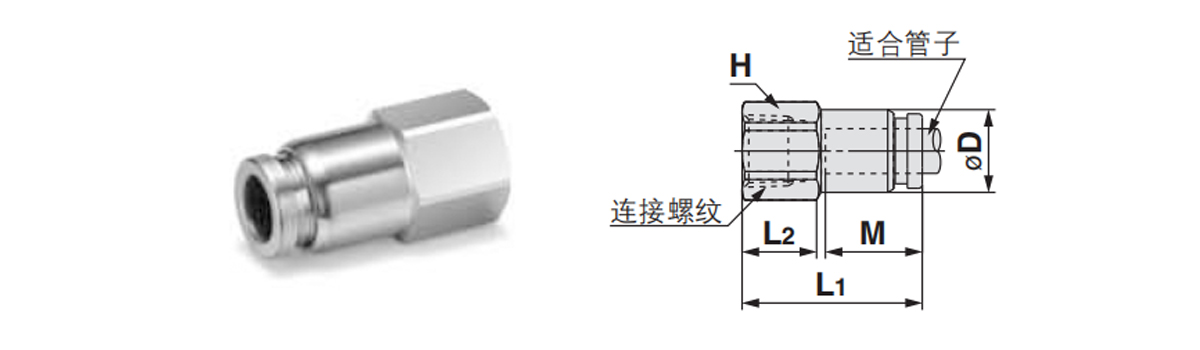

    Ceanglóir díreach soicéad heicseagán: KQB2S
    Oiriúnach do phíobán trastomhas seachtrach mm Snáithe ceangail
    R, M     		Múnla H
    (taobhanna heicseagánacha urchomhaireacha)     		ØD Nóta 1) L A※ M Nóta 2） Táille éifeachtach Achar mm² Cáilíocht g
    Ø3.2 M5×0.B KQB2S23-M5 2 9 16.5 13.5 12 3 4
    Ø4 M5×0.8 KQB2S04-M5 2 9 17.1 14.1 12.8 4 3.9
    1/B KQB2804-01S 3 10 20.4 17.3 4.1 7.9
    Ø6 M5×0.B KQB2S08-M5 2 12 18.6 16.6 13.8 4 7.8
    1/B KQB2S06-01S 4 20.6 17.5 10 9.1
    1/4 KQB2S06-02S 14 15.9 10.7 14.7
    Ø8 1/8 KQB2S08-01S 5 14 24.7 21.6 18.1 17.2 13
    1/4 KQB2S08-02S 6 22.9 18.2 23.3 13.5
    3B KQB2S08-03S 17 23.1 18 24
    Ø10 1/8 KQB2610-01S 5 17 25.6 22.5 17 17.2 18.6
    1/4 KQB2S10-02S 8 27.5 22.8 39 20
    3/B KB2$10-03S 24 18.9 22
    1/2 KQB2810-04S 22 17.8 39.2
    Ø12 1/4 8 19 30.6 25.8 18.6 48 28
    3/B KB2$12-03S 10 24.9 19.8 60 202
    1/2 KQB2812-04S 22 18.5 35.3
    Ø16 3/B KQB2S16-03S 10 24.6 33.2 28.1 20.8 81 43.6
    1/2 KQB2316-04S 12 29.4 23 113 40.3
    ※R Toisí tagartha tar éis scriú sa snáithe.
    Nóta 1) ØD ciallaíonn an trastomhas uasta.
    Nóta 2) Léiríonn sé luachanna agus feadáin FEP á n-úsáid.
    Léiríonn Ø16 luachanna nuair nach n-úsáidtear ach feadáin níolóin.

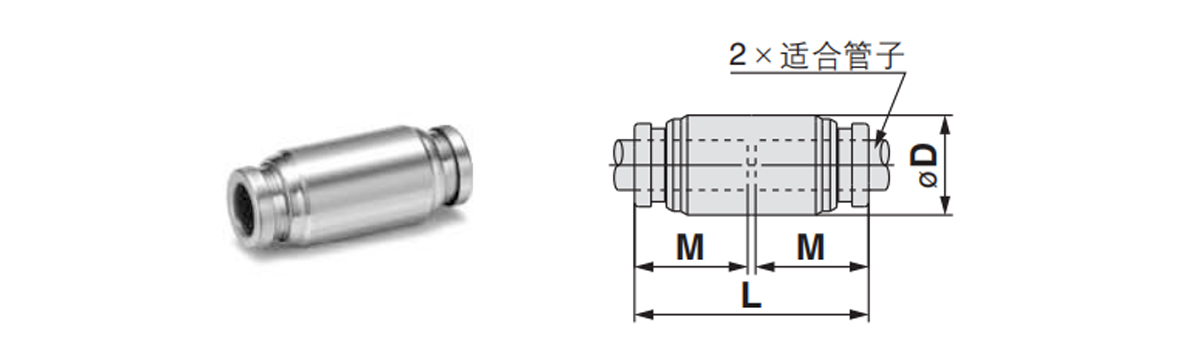

    Cónascaire díreach: KQB2H
    Oiriúnach do phíobán trastomhas seachtrach mm Múnla ØD Nóta 1) L M Nóta 2) Achar trasghearrthach éifeachtach mm² Cáilíocht g
    Ø3.2 9 25 12 3.4 8.8
    Ø4 KQB2H04-00 9 26.2 12.6 5.6 6.8
    Ø6 12 28.2 13.6 13.1 12
    Ø8 KOB2H08-00 14 33.2 18.1 26.1 17.4
    Ø10 KOB2H10-00 17 35 17 41.5 272
    Ø12 KQB2H12-00 19 38.2 18.6 58.3 33.7
    Ø18 KOB2H16-00 24.6 42.6 20.8 113 58.1
    Nóta 1) Ciallaíonn ØD uastrastomhas.
    Nóta 2) Léiríonn sé luachanna agus feadánra FEP á úsáid.
    Léiríonn Ø16 luachanna nuair nach n-úsáidtear ach feadánra níolóin.

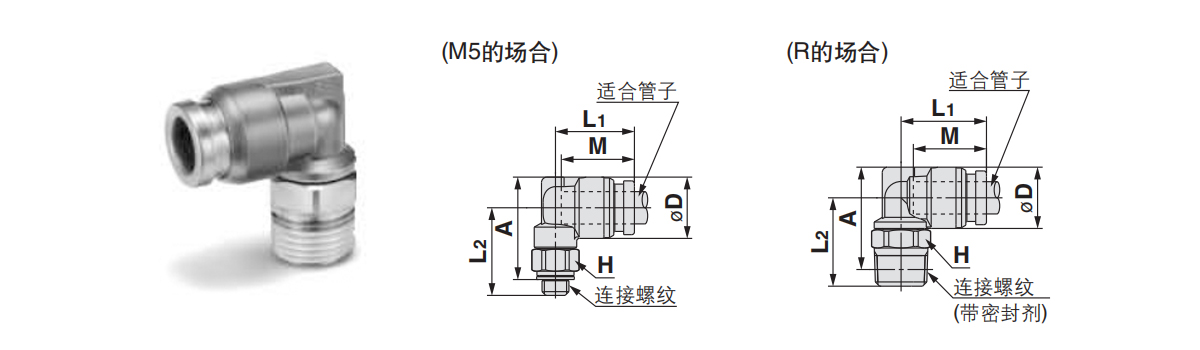

    Elbow: KQB2L
    Oiriúnach do phíobán trastomhas seachtrach mm Snáithe ceangail
    R, M     		Múnla H
    (taobhanna heicseagánacha urchomhaireacha)     		Nóta 1)
    ØD     		L1 L2 A※ M Nóta 2)
    Limistéar trasghearrtha éifeachtach mm 2     		Cáilíocht g
    Ø3.2 M5×0.B KQB2L23-M5 8 8.3 13.1 14.B 16 12 2.6 6.5
    1/8 KQB2L23-01S 10 13.6 14.9 15.9 3 8
    1/4 KQB2L23-029 14 18.7 18.1 16.6
    Ø4 M5×0.B KQB2L04-M5 8 9.1 13.7 152 16.8 12.8 3.5 7
    1/8 KQB2L04-01S 10 14.4 15.3 16.7 4.2 8.6
    1/4 KQB2L04-02S 14 19.1 18.8 17.5
    Ø6 M5×0.B 8 11.4 14.7 16.3 19 13.6 3.5 9
    1/8 KQB2L06-01S 10 15.9 18.4 11.4 10.2
    1/4 KQB2L06-02S 14 202 21.2 19.1
    38 KQB2L06-035 17 21.6 22.2 31.2
    Ø8 1/8 KQB2L08-01S 12 13.7 18.6 18.3 22 18.1 21.8 14.8
    1/4 KQB2L08-02S 14 19.1 21.5 23.6 20.8
    3/8 KQB2L08-03S 17 22.9 24.6 32.8
    Ø10 1/8 KQB2L10-01S 12 16.6 20 19.7 24.9 17 21.6 20.4
    1/4 KOB2L10-02S 14 21 22.9 26.5 35.2 23.7
    38 KQB2L10-03S 17 24.3 27.5 34.5
    1/2 KQB2L10-04S 22 28.5 30.4 62.6
    Ø12 1/4 KCB2L12-028 14 18.7 22.6 24 28.6 18.6 50.2 27.4
    38 KQB2L12-03S 17 23.6 25.3 29.5 34.3
    1/2 KQB2L12-04S 22 29.5 32.4 60.8
    Ø16 3/8 KQB2L16-03S 19 24.6 28.3 28 34.5 20.8 71 47
    1/2 KQB2L16-049 22 27.3 31.8 37 100 62.6
    ※ Toisí tagartha tar éis scriúáil sa snáithe R.
    Nóta 1) Ciallaíonn ØD uastrastomhas.
    Nóta 2) Léiríonn sé luachanna agus feadánra FEP á úsáid.
    Léiríonn Ø16 luachanna agus feadánra níolóin á úsáid.

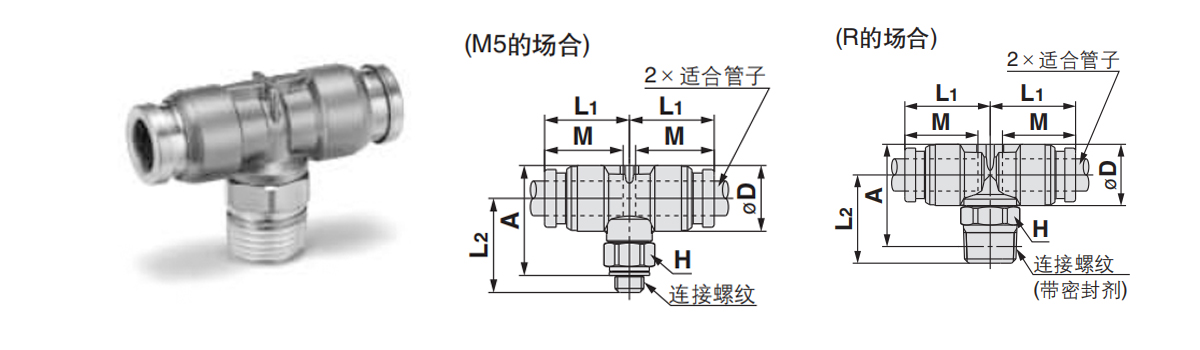

    Cónascaire T-chruthach feadán dúbailte: KQB2T
    Oiriúnach do phíobán trastomhas seachtrach mm Snáithe ceangail
    R, M     		Múnla H
    (taobhanna heicseagánacha urchomhaireacha)     		Nóta 1)
    ØD     		L1 L2 A※ M Nóta 2)
    Achar trasghearrthach éifeachtach mm²     		Cáilíocht g
    Ø3.2 M5×0.8 KQB2T23-M5 8 8.3 13.1 14.8 16 12 3.2 8.2
    1/8 KQB2L23-01S 10 13.8 14.9 15.9 3.4 9.6
    1/4 KQB2T23-02S 14 18.7 18.1 18.4
    Ø4 M5×0.B KQB2T04-M5 8 9.1 13.7 15.2 16.8 12.6 4.5 9.1
    18 KQB2T04-019 10 14.4 15.3 16.7 B 10.6
    1/4 KQB2T04-02S 14 19.1 18.9 19.4
    Ø6 M5×0.B KQB2T06-M5 8 11.4 14.7 18.3 19 13.6 4.5 12.1
    1/8 KQB2T06-019 10 15.9 16.4 13.9 13.6
    1/4 KQB2T06-028 14 20.2 21.2 22.5
    3/8 KQB2T06-03S 17 21.8 22.2 35
    Ø8 1/8 KQB2T08-01S 12 13.7 18.6 18.3 22 16.1 26.3 20
    1/4 KQB2T08-028 14 19.1 21.5 23.6 26.1
    3/8 KQB2T08-03S 17 22.9 24.6 38
    Ø10 1/8 KCB2T10-018 12 16.6 20 19.7 24.9 17 40.8 28.6
    1/4 KQB2T10-028 14 21 22.9 26.5 31.5
    3/8 KQB2T10-03S 17 24.3 27.5 42.4
    1/2 KQB2T10-049 22 28.5 30.4 70.4
    Ø12 1/4 KQB2T12-028 14 18.7 22.6 24 28.6 18.6 57.2 38.1
    3/8 KQB2T12-03S 17 23.6 25.3 29.5 39.7
    1/2 KQB2T12-04S 22 29.5 32.4 70.8
    Ø16 38 KQB2T16-03S 19 24.6 26.3 28 34.5 20.8 71 64.4
    1/2 KQB2T16-04S 22 27.3 31.8 37 100 79
    ※ Toisí tagartha tar éis scriúáil sa snáithe R.
    Nóta 1) Ciallaíonn ØD uastrastomhas.
    Nóta 2) Léiríonn sé luachanna agus feadánra FEP á úsáid.
    Léiríonn Ø16 luachanna nuair nach n-úsáidtear ach feadánra níolóin.

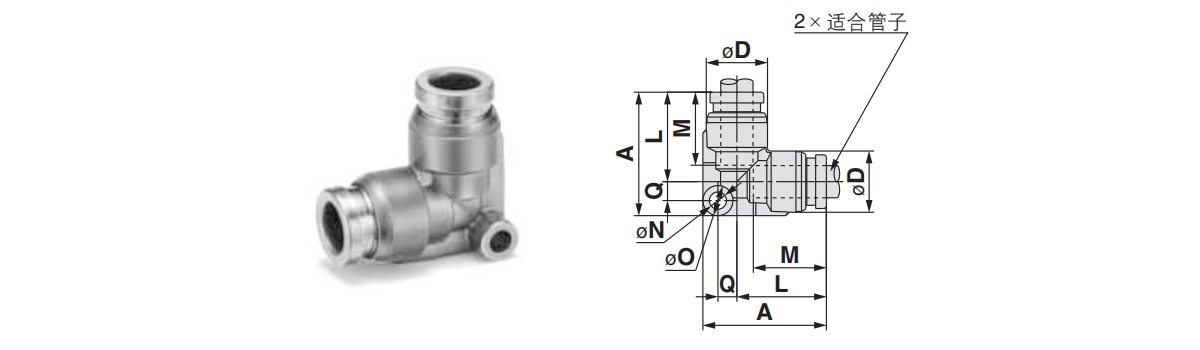

    Elbow dronuillinn: KQB2L
    Oiriúnach do phíobán trastomhas seachtrach mm Múnla Nóta 1)
    6d     		L A Q M ØN O Nóta 2)
    Achar trasghearrthach éifeachtach mm²     		Cáilíocht g
    Ø3.2 KQB2L23-00 8.3 13.6 19.3 2.8 12 3.2 5.6 3 6.3
    Ø4 KQB2L04-00 9.1 14.6 20.5 3.1 12.6 3.2 5.6 4.2 7.4
    Ø6 KQB2L06-00 11.4 16.6 23 3.6 13.6 3.2 5.6 11.4 11
    Ø8 KQB2L08-00 13.7 20.1 29.1 5 16.1 4.2 8 21.6 202
    Ø10 KQB2L10-00 16.6 22 31.7 5.7 17 4.2 8 35.2 29.6
    Ø12 KQB2L12-00 18.7 24.6 35 6.4 18.6 4.2 8 50.2 37.1
    Ø16 KQB2L16-00 24.6 28.8 40.5 7.7 20.8 4.2 8 100 59.7
    Nóta 1) Ciallaíonn ØD uastrastomhas.
    Nóta 2) Léiríonn sé luachanna agus feadánra FEP á úsáid.
    Léiríonn Ø18 luachanna nuair nach mbíonn ach feadáin níolóin in úsáid.

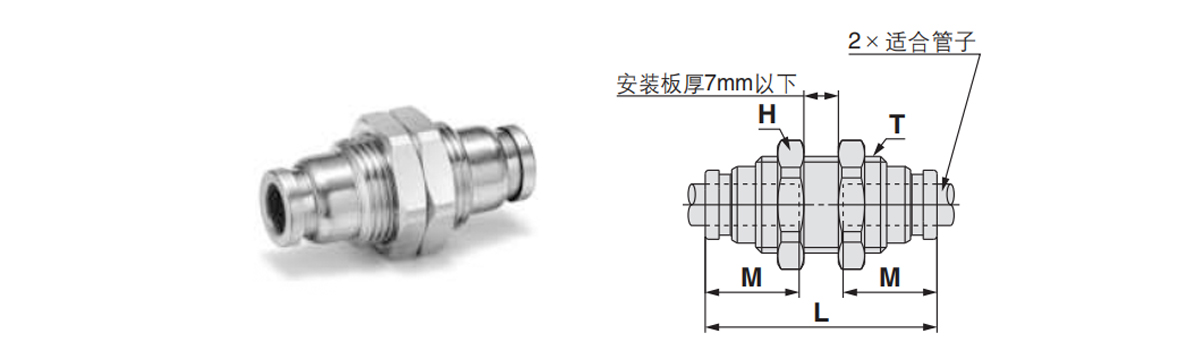

    Ceanglóir díreach trí phainéal-suite: KQB2E
    Oiriúnach do phíobán trastomhas seachtrach mm Múnla T
    (M)     		H
    (taobhanna heicseagánacha urchomhaireacha)     		L Poill gléasta M Nóta 2)
    Achar trasghearrthach éifeachtach mm²     		Cáilíocht g
    Ø3.2 KQB2E23-00 M10×1 12 322 11 12 3.4 14.8
    Ø4 KQB2E04-00 M10×1 12 32.4 11 12.6 5.6 14.7
    Ø6 KQB2E06-00 M14×1 17 35.4 15 13.6 13.1 29.2
    Ø8 KQB2E08-00 M15×1 19 38.8 16 16.1 26.1 34.9
    Ø10 KQB2E10-00 M18×1 21 40 19 17 41.5 47.1
    Ø12 KQB2E12-00 M20×1 24 42.4 21 18.6 58.3 58.7
    Ø16 KQB2E16-00 M27×1 30 48.8 28 20.8 113 107.2
    Nóta: Léiríonn luachanna iad siúd le haghaidh feadáin FEP.
    Léiríonn Ø16 luachanna do fheadáin níolóin amháin.

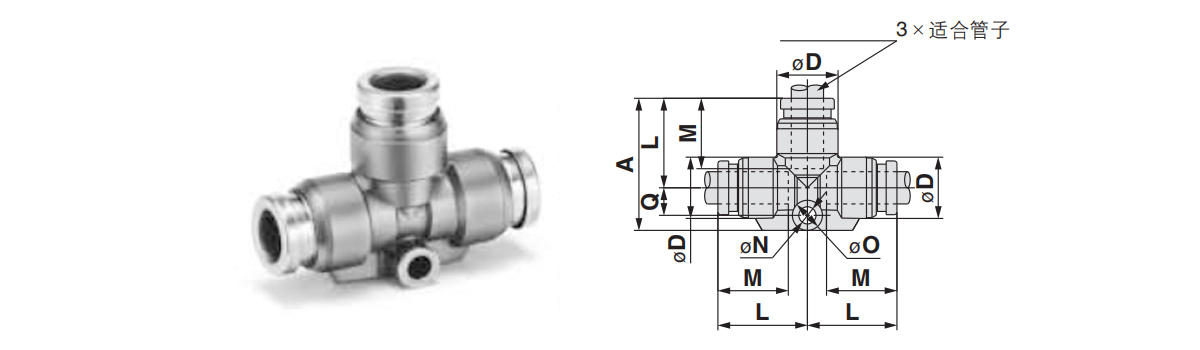

    Feistiú píopa T-chruthach: KQB2T
    Oiriúnach do phíobán trastomhas seachtrach mm Múnla Nóta 1)
    D     		L A Q M ØN ØO Nóta 2)
    Achar trasghearrthach éifeachtach mm²     		Cáilíocht g
    Ø3.2 KQB2T23-D0 8.3 13.6 20.5 4.1 12 3.2 5.6 3.4 7.9
    Ø4 KQB2T04-00 9.1 14.6 21.8 4.4 12.6 3.2 5.6 6.4 9.5
    Ø6 KQB2T06-00 11.4 16.6 24.6 52 13.6 3.2 5.6 13.4 142
    Ø8 KQB2T08-D0 13.7 20.1 31.1 7 16.1 4.2 8 25.6 24.4
    Ø10 KQB2T10-00 16.6 22 34 8 17 4.2 8 40 38.8
    Ø12 KQB2T12-00 16.7 24.6 37.7 9.1 18.6 4.2 8 57.4 47
    Ø16 KQB2T16-D0 24.6 28.8 43.4 10.6 20.8 4.2 8 100 75.5
    Nóta 1) ØD ciallaíonn an trastomhas uasta.
    Nóta 2) Léiríonn sé luachanna agus feadánra FEP á úsáid.
    Léiríonn Ø16 luachanna nuair nach n-úsáidtear ach feadánra níolóin.

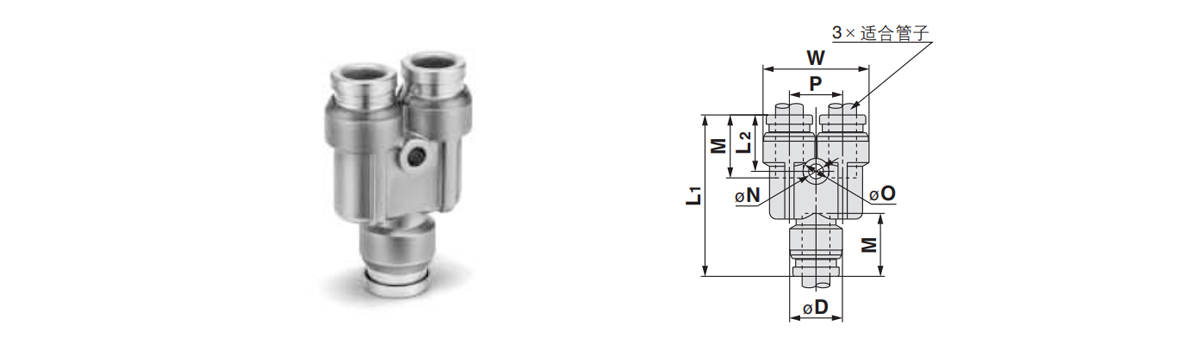

    Feistiú píopa Y-chruthach: KQB2U
    Oiriúnach do phíobán trastomhas seachtrach mm Múnla Nóta 1)
    ØD     		W L1 L P M ØN 60 Nóta 2)
    Achar trasghearrthach éifeachtach mm²     		Cáilíocht g
    Ø3.2 KQB2U23-00 8.3 16.4 29 11 8.1 12 32 5.6 3.4 9.2
    Ø4 KQB2U04-00 9.1 18.2 30.4 11.3 8.1 12.6 3.2 5.6 4.2 11.1
    Ø6 11.4 22.9 34.9 12.2 11.5 13.8 32 5.6 13.4 18.8
    Ø8 KQB2U08-00 13.7 28.3 40.1 14.1 14.6 16.1 4.2 8 25.6 29.7
    Ø10 KQB2U10-00 16.8 34.2 44 14.4 17.6 17 4.2 8 40 47.4
    Ø12 KQB2U12-00 18.7 38.5 48.4 15.8 19.8 18.8 42 8 57.4 62.1
    Ø16 KQB2U16-00 24.6 49.3 56.6 17.3 26 20.8 4.2 8 113 110.2
    Nóta 1)②ØD means maximum diameter.
    Nóta 2) Léiríonn sé luachanna agus feadáin FEP á n-úsáid.
    Léiríonn Ø16 luachanna nuair nach n-úsáidtear ach feadáin níolóin.

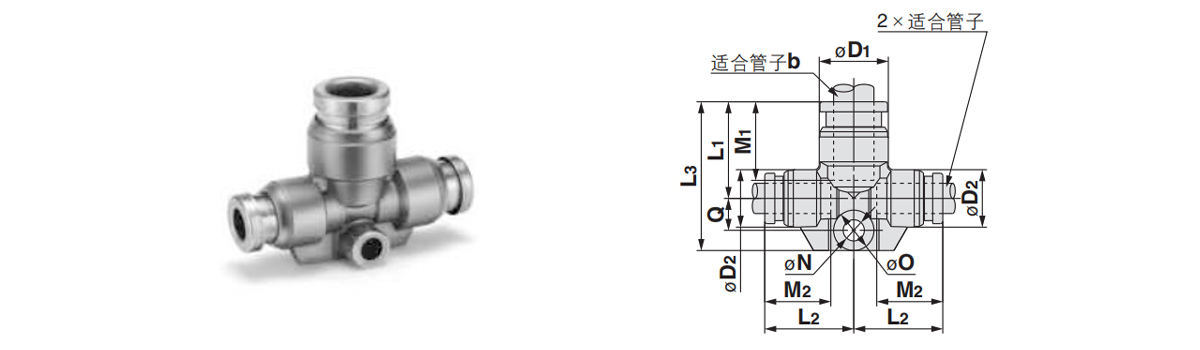

    Laghdú tee: KQB2T
    Oiriúnach do phíobán trastomhas seachtrach mm Múnla Nóta 1)
    ØD1     		Nóta 1)
    ØD2     		L1 L L3 Q M1 M2 ØN ØO Nóta 2)
    Achar trasghearrthach éifeachtach mm²     		Cáilíocht g
    a b
    Ø3.2 Ø4 KQB2T23-04 9.1 8.3 142 14.1 21.1 4.1 12.6 12 3.2 5.6 3.8 8.5
    Ø4 Ø6 KQB2T04-06 11.4 9.1 15.6 15.7 22.8 4.4 13.6 126 3.2 5.6 7.1 11
    Ø6 Ø8 KQB2T06-08 13.7 11.4 19.1 17.7 29.5 6.4 16.1 13.6 4.2 8 16.4 20
    Ø8 Ø10 KQB2T08-10 18.B 13.7 21 21.2 32.1 7.1 17 18.1 4.2 8 38 29.8
    Ø10 Ø12 KQB2T10-12 18.7 16.6 23.6 23.1 35.7 8.1 18.6 17 4.2 8 56 41.3
    Ø12 Ø16 KQB2T12-16 24.6 18.7 26.8 26.7 39.9 9.1 20.8 18.6 4.2 8 108.5 58
    Nóta 1) ØD1, ØD2  means maximum diameter.
    Nóta 2) Indicates values when using FEP pipes.

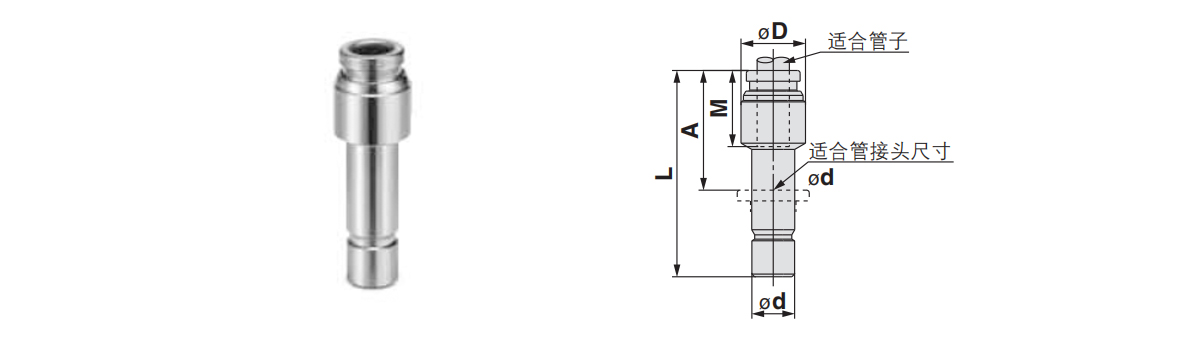

    Breiseán: KQB2R
    Oiriúnach do phíobán trastomhas seachtrach mm Méid comhpháirteach píopa oiriúnach od Múnla ØD Nóta 1) L A M Nóta 2)
    Achar trasghearrthach éifeachtach mm²     		Cáilíocht g
    Ø3.2 Ø4 KQB2R23-04 9 32.9 20.3 12 3.4 4.9
    Ø4 Ø6 KQB2R04-06 9 34.4 20.8 12.6 5.6 7
    Ø6 Ø8 KQB2R06-08 12 38.4 22.3 13.6 13.1 12.7
    Ø8 Ø10 KQB2R08-10 14 41.9 24.9 16.1 26.1 19.2
    Ø10 Ø12 KQB2R10-12 17 44.8 26.2 17 41.5 27.8
    Ø12 Ø18 KQB2R12-16 19 42.9 22.1 18.6 58.3 37.2
    Nóta 1) ØD ciallaíonn an trastomhas uasta.
    Nóta 2) Léiríonn sé luachanna agus feadáin FEP á n-úsáid.

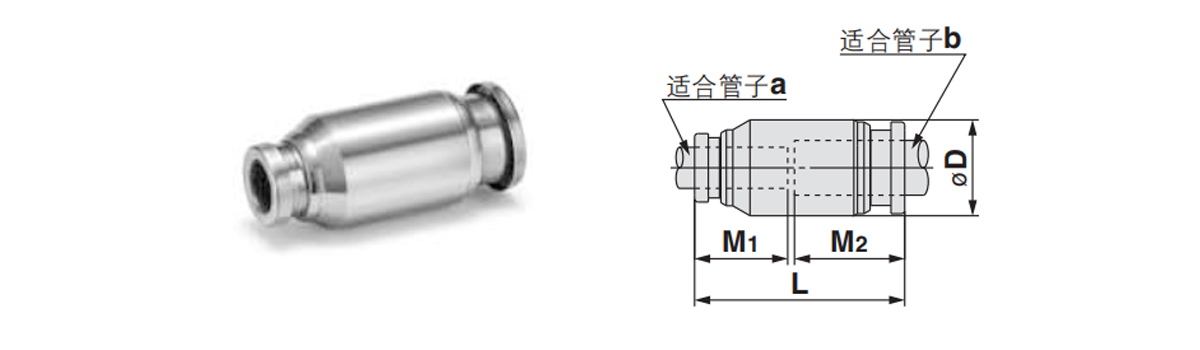

    Píobán díreach a laghdú: KQB2H
    Oiriúnach do phíobán trastomhas seachtrach mm Múnla ØD Nóta 1) L M1 M2 Nóta 2)
    Achar trasghearrthach éifeachtach mm²     		Cáilíocht g
    a b
    Ø3.2 Ø4 KQB2H23-D4 9 25.6 12 12.6 3.4 6.8
    Ø4 Ø6 KQB2H04-06 12 27.2 12.6 13.6 5.6 12.1
    Ø6 Ø8 KQB2H06-08 14 30.7 13.6 16.1 13.1 17.1
    Ø8 Ø10 KQB2H08-10 17 34.1 16.1 17 26.1 27.2
    Ø10 Ø12 KQB2H10-12 19 38.6 17 18.6 41.5 34.8
    Ø12 Ø16 KQB2H12-16 24.6 40.4 18.6 20.8 58.3 57.3
    Nóta 1) Ciallaíonn ØD uastrastomhas.
    Nóta 2) Léiríonn sé luachanna agus feadáin FEP á n-úsáid.

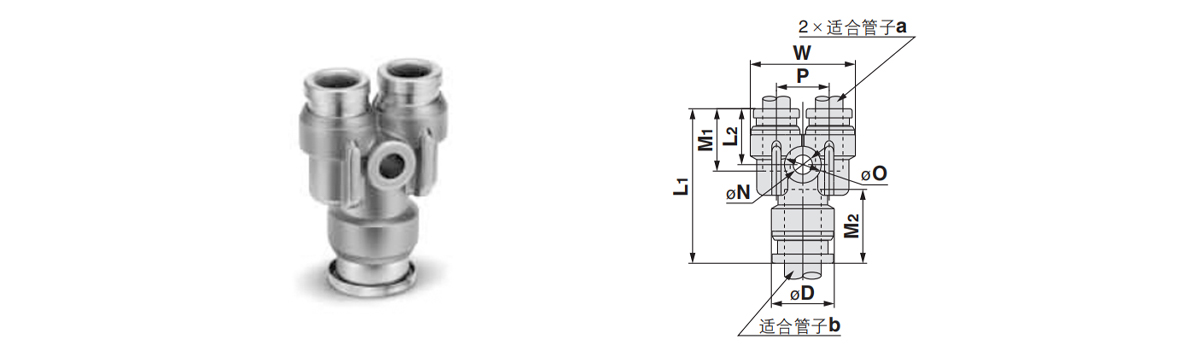

    Feistiú píopa Y-chruthach a laghdú: KQB2U
    Oiriúnach do phíobán trastomhas seachtrach mm Múnla Nóta 1)
    ØD     		L1 L2 P W M1 M2 ØN Ø0 Nóta 2)
    Achar trasghearrthach éifeachtach mm²     		Cáilíocht g
    a b
    Ø3.2 Ø4 KQB2U23-04 9.1 27 10.8 8.1 16.4 12 12.6 3.2 5.6 3.2 8.5
    Ø4 Ø6 KQB2U04-06 11.4 29.3 11.2 9.1 18.2 12.8 13.6 3.2 5.6 4.2 11.9
    Ø6 Ø8 KQB2U06-08 13.7 33.7 12.2 11.5 22.9 13.6 18.1 4.2 8 13.4 19.3
    Ø8 Ø10 KQB2U08-10 16.6 38.3 13.8 14.6 28.3 16.1 17 4.2 8 25.6 32
    Ø10 Ø12 KQB2U10-12 18.7 43 14 17.6 34.2 17 18.6 4.2 8 40 47.6
    Ø12 Ø16 KQB2U12-16 24.8 47.4 15.6 19.8 38.5 18.6 20.8 4.2 8 57.4 87.8
    Nóta 1) ØD ciallaíonn an trastomhas uasta.
    Nóta 2) Indicates values when using FEP pipes.

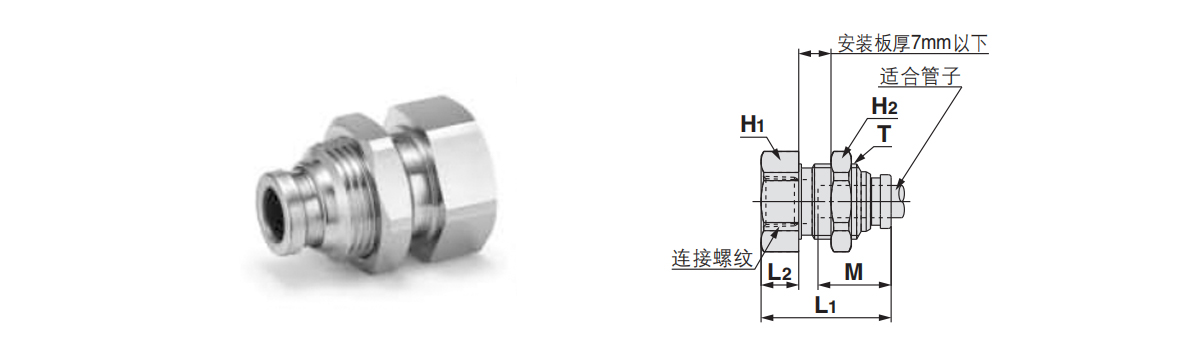

    Ceanglóir píopa díreach snáithe inmheánach suite ar phainéal: KQB2E
    Oiriúnach do phíobán trastomhas seachtrach mm Snáithe a nascadh
    Peit     		Múnla T
    (M)     		Heicseagán taobhanna urchomhaireacha L1 L2 Poll gléasta M Nóta 2)
    Achar trasghearrthach éifeachtach mm²     		Cáilíocht g
    Dia duit H2
    Ø3.2 1/4 KQB2E23-02 M10×1 17 12 31 14.8 11 12 3.4 27.5
    Ø4 1/8 KQB2E04-01 M10×1 14 12 25.8 9.7 11 12.6 5.6 16.9
    1/4 KQB2E04-02 17 30.9 14.8 27.1
    Ø6 1/B KQB2E06-01 M14×1 17 17 24.2 6.1 15 13.6 13.1 25
    1/4 KQB2E06-02 31.6 13.5 33.2
    3/B KQB2E06-03 19 33 14.9 34.8
    Ø8 1/B KQB2E08-01 M15×1 17 19 26.3 6.9 16 16.1 26.1 28.7
    1/4 KQB2E08-02 32.4 13 34.2
    3/B KQB2E08-03 19 34 14.6 35.9
    Ø10 1/4 KQB2E10-02 M18×1 19 21 31.6 11.6 19 17 41.5 44
    3/8 KQB2E10-03 33.6 13.6 40.2
    Ø12 3/B KQB2E12-03 M20×1 21 24 34 12.8 21 18.6 58.3 52
    1/2 KQB2E12-04 24 39.6 18.4 62.5
    Ø16 3/B KQB2E18-03 M27×1 29 30 35.3 11.2 28 20.8 96 111
    1/2 KQB2E16-04 40.6 16.5 113 118.2
    Nóta: Léiríonn luachanna iad siúd le haghaidh feadáin FEP.
    Léiríonn Ø16 luachanna do fheadáin níolóin amháin.

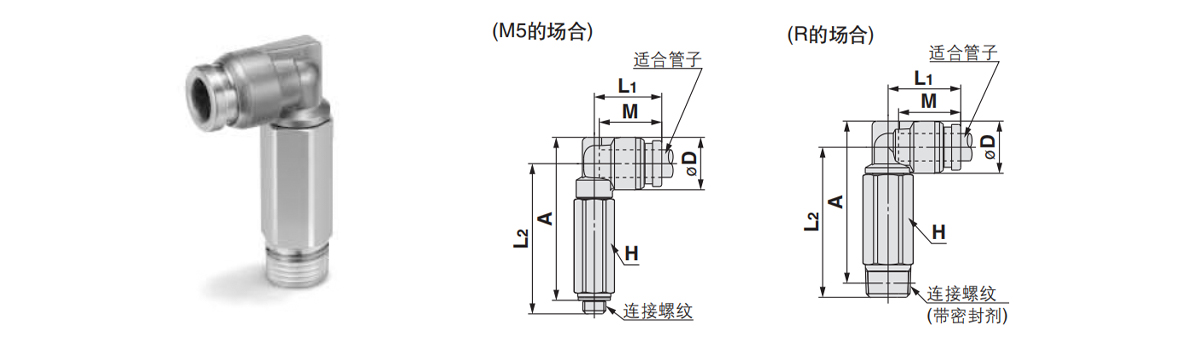

    Elb fada: KQB2W
    Oiriúnach do phíobán trastomhas seachtrach mm Snáithe ceangail
    R, M     		Múnla H
    Taobhanna heicseagánacha urchomhaireacha     		ØD Nóta 1) L1 L A※ M Nóta 2)
    Achar trasghearrthach éifeachtach mm²     		Cáilíocht g
    Ø3.2 M5×0.B KCB2W23- M5 8 8.3 13.1 31.2 32.4 12 2.8 13.5
    1/B KCB2W23-01S 10 13.6 31.3 32.3 15.3
    1/4 KQB2W23-02S 14 35.1 34.5 34.7
    Ø4 M5×0.B KCB2W04- M5 8 9.1 13.7 31.6 33.2 12.6 3 14.1
    1/B KQB2W04-01S 10 14.4 31.7 33.1 4 16.2
    1/4 KQB2W04-028 14 35.5 35.3 35.6
    Ø6 M5×0.B KQB2WO8-N5 8 11.4 14.7 32.7 35.4 13.6 3 16
    1/B KQB2W06-01S 10 15.9 32.8 10.9 17.8
    1/4 KOB2W06-028 14 36.6 37.6 37.2
    3/B KQB2W08-03S 17 38 38.6 60.3
    Ø8 1/8 KQB2W08-01S 12 13.7 18.6 37 40.7 16.1 20.5 28.8
    1/4 KOB2W08-028 14 19.1 40.2 42.3 39.2
    3/B KQB2W08-03S 17 41.6 43.3 63.7
    Ø10 1/4 KCB2W10-02S 14 16.6 21 46.6 50.2 17 33.5 42.1
    3/B KOB2W10-03S 17 45.9 49.1 64.5
    1/2 KQB2W10-04S 22 50.1 52 123
    Ø12 1/4 KQB2W12-02S 14 18.7 22.8 47.7 52.3 18.6 47.7 46
    3/B KQB2W12-03S 17 23.8 49 53.2 58.2
    1/2 KQB2W12-04S 22 53.2 56.1 118
    Ø16 3/8 KQB2W16-03S 19 24.6 28.3 57.6 64.1 20.8 71 89.6
    1/2 KGB2W16-04S 22 27.3 61.4 66.6 100 116
    ※ Toisí tagartha tar éis scriúáil sa snáithe F.
    Nóta 1) ØD ciallaíonn an trastomhas uasta.
    Nóta 2) Léiríonn sé luachanna agus feadáin FEP á n-úsáid.
    Léiríonn Ø18 luachanna nuair nach n-úsáidtear ach feadáin níolóin.

    Snáithe inmheánach díreach tríd: KQB2F
    Oiriúnach do phíobán trastomhas seachtrach mm Snáithe ceangail
    Rc     		Múnla H
    （ Taobhanna heicseagánacha urchomhaireacha)     		ØD Nóta 1) L1 L2 M Nóta 2)
    Achar trasghearrthach éifeachtach mm²     		Cáilíocht g
    Ø3.2 1/8 KQB2F23-01 12 8 23.3 9.8 12 3.4 9.3
    Ø4 1/8 KQB2F04-01 12 8.7 23.7 9.8 12.6 5.6 9.7
    1/4 KQB2F04-02 17 28.7 13.2 22.7
    Ø6 1/8 KQB2F06-01 12 11.1 24.2 10 13.6 13.1 11.1
    1/4 KQB2F06-02 17 28.2 13.4 24.3
    3/8 KQB2F06-03 19 30.6 14.2 25.8
    Ø8 1/8 KQB2F08-01 14 13.4 26.3 9.6 16.1 26.1 17.1
    1/4 KQB2F08-02 17 31.3 13.7 26.8
    38 KQB2F08-03 19 32.7 14.4 28.4
    Ø10 1/4 KQB2F10-02 17 16.4 31.6 13.9 17 41.5 30.3
    3/8 KQB2F10-03 19 33 14.7 32
    Ø12 1/4 KQB2F12-02 19 18.5 32.6 13.3 18.6 58.3 39.4
    38 KQB2F12-03 34 14.7 33.9
    12 KQB2F12-04 24 38.3 18.4 52.9
    Ø16 3/8 KOB2F16-03 24 24.6 35.3 13.5 20.8 81 82.8
    1/2 KQB2F16-04 40.6 18.8 113 59.9
    Nóta 1) Ciallaíonn ØD uastrastomhas.
    Nóta 2) Léiríonn sé luachanna agus feadánra FEP á úsáid.
    Léiríonn Ø16 luachanna nuair nach n-úsáidtear ach feadánra níolóin.

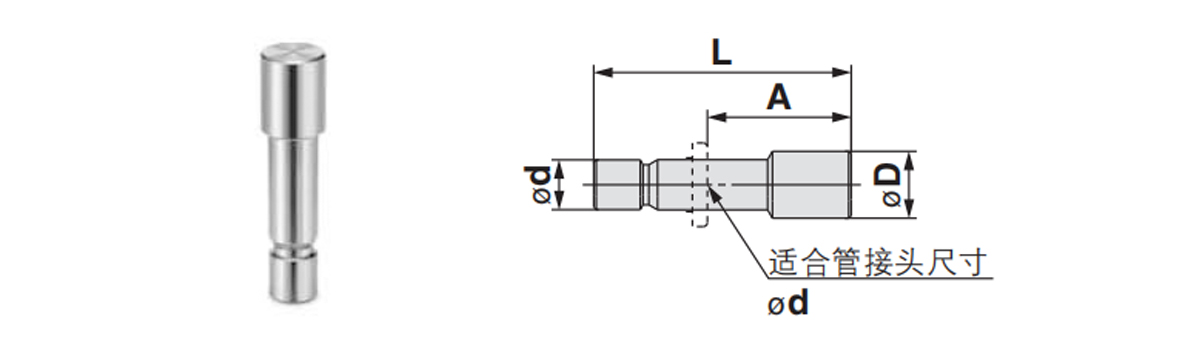

    Breiseán: KQG2P
    Méid comhpháirteach píopa oiriúnach od Múnla ØD L A Cáilíocht g
    Ø3.2 KQB2P-23 5 28.9 18.9 2.8
    Ø4 KQB2P-04 6 29.6 17 4.3
    Ø6 KQB2P-0B 8 30.8 172 9
    Ø8 KQB2P-08 10 33.7 17.6 16.3
    Ø10 KQB2P-10 12 34.6 17.6 25.4
    Ø12 KQB2P-12 14 36.5 17.9 37.8
    Ø16 KQB2P-16 18 38.8 17.8 89.2

Táirgí Gaolmhara

Blag & Nuacht

Ár Nuacht is Déanaí &
Blag

Féach Tuilleadh

Cáilíocht Dhílis Iontaofa a Sheasann Amach go Nádúrtha.

Tagann rogha ó mhuinín, agus tagann comhoibriú ó ionracas.

  • C: Cé chomh luath agus is féidir linn freagra a fháil tar éis dúinn fiosrúchán a sheoladh chugat?

    Tabharfaimid freagra duit laistigh de 24 uair an chloig tar éis dúinn an fiosrúchán a fháil i laethanta oibre.

  • C: An monaróir díreach nó cuideachta thrádála tú?

    Tá muid ag monaróir, agus tá roinn díolacháin idirnáisiúnta againn féin. Mar sin is féidir linn go léir a tháirgeadh agus a dhíol linn féin.

  • C: An féidir leat táirgí saincheaptha a dhéanamh?

    Sea, is féidir linn táirgí a fhorbairt agus a tháirgeadh de réir na líníochtaí nó na samplaí a sholáthraíonn custaiméirí.

  • C: Conas a ráthaíonn do chuideachta cáilíocht an táirge?

    Ar an gcéad dul síos, déanfaimid an t-iniúchadh tar éis gach próiseas. Maidir leis na táirgí críochnaithe, déanfaimid iniúchadh 100% de réir riachtanais na gcustaiméirí agus an chaighdeáin idirnáisiúnta.

  • C: Cá háit a ndéantar do tháirgí a onnmhairiú go príomha?

    Déantar ár gcuid táirgí a onnmhairiú go príomha go dtí an Ghearmáin, na Stáit Aontaithe, an Danmhairg agus níos mó ná dosaen tír san Eoraip agus i Meiriceá Thuaidh
