Ejector Fholúis Ilchéime Sraith ZL3/ZL6 Soláthraithe

Baile / Táirgí / Comhpháirteanna Fholúis / Gineadóir Fholúis Ilchéime / Sraith ZL Gineadóir bhfolús multistage / Ejector Fholúis Ilchéime Sraith ZL3/ZL6

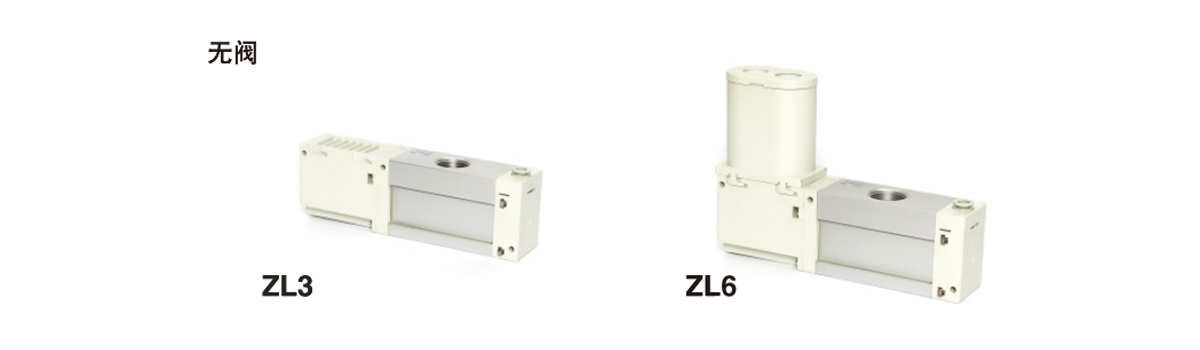

Ejector Fholúis Ilchéime Sraith ZL3/ZL6 Ejector Fholúis Ilchéime Sraith ZL3/ZL6
  • Ejector Fholúis Ilchéime Sraith ZL3/ZL6
  • Ejector Fholúis Ilchéime Sraith ZL3/ZL6
Sraith ZL Gineadóir bhfolús multistage

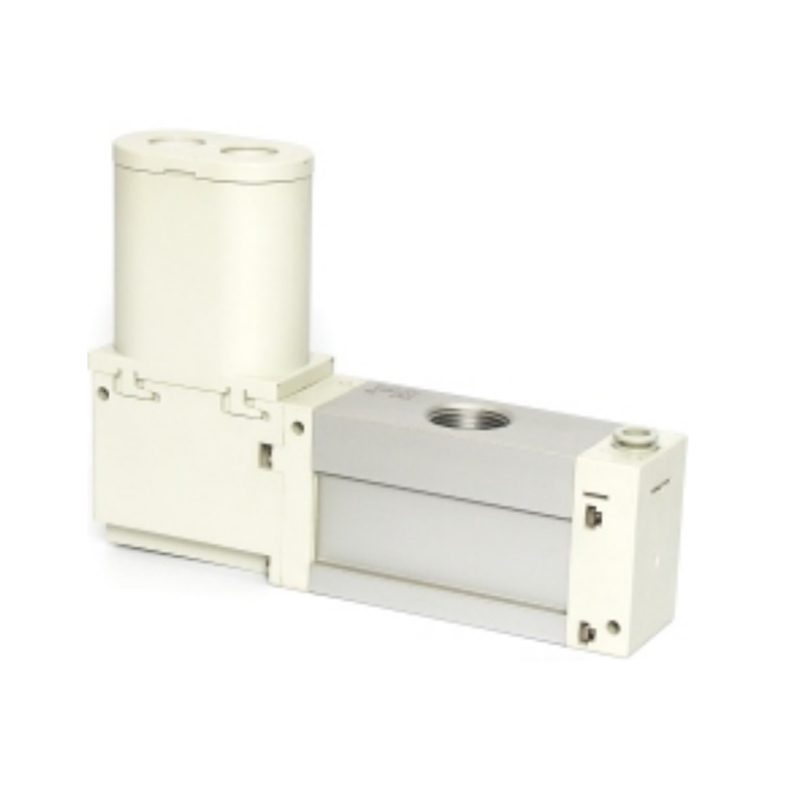

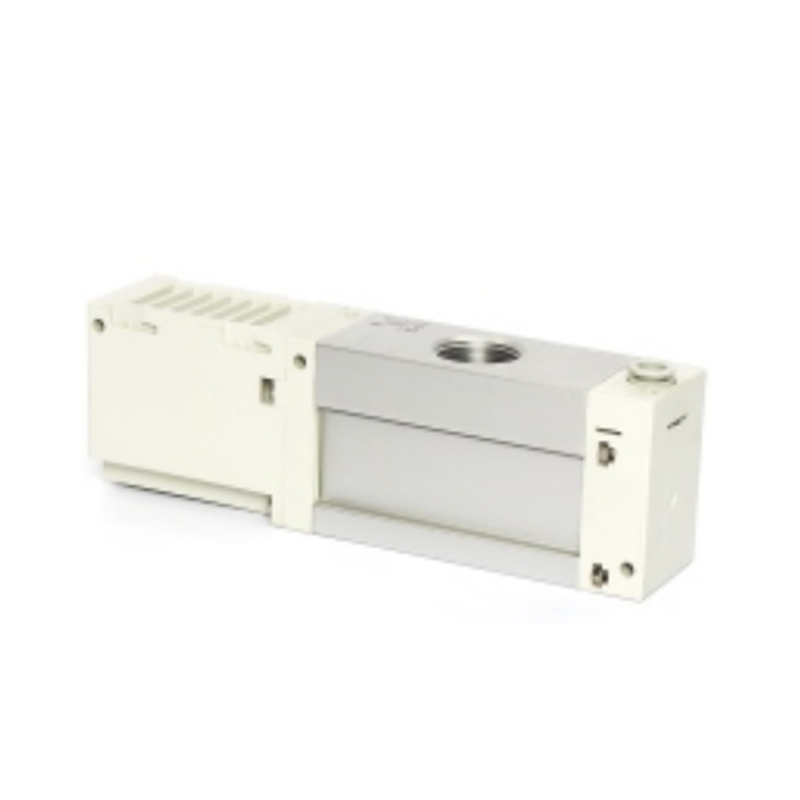

Ejector Fholúis Ilchéime Sraith ZL3/ZL6

Is éard atá i ZL3/ZL6 Series Multistage Vacuum Ejector ná aonad giniúna folús modúlach atá bunaithe ar phrionsabal Venturi ilchéime. Tá sé deartha le haghaidh cásanna ina bhfuil gá le brú diúltach cobhsaí a ghiniúint go tapa in uathoibriú tionsclaíoch agus tá sé oiriúnach chun píosaí oibre éagsúla a grab, a asú nó a shocrú.

• Dearadh struchtúir ilchéime

Glactar le struchtúr feadán sraith Venturi chun comhshó céim ar chéim d'fhuinneamh aeir comhbhrúite a bhaint amach. Déantar an sruth aeir a leathnú i gcéimeanna éagsúla chun an éifeacht bhfolús a mhéadú céim ar chéim. I gcomparáid leis an struchtúr aonchéime faoi na coinníollacha foinse aeir céanna, féadann sé cumas súchán níos airde a tháirgeadh nó tomhaltas aer comhbhrúite a laghdú.

• Leas iomlán a bhaint cobhsaíocht folúis

Tá an cainéal sreabhadh inmheánach optamaithe go speisialta chun suaiteacht a chosc agus luaineachtaí brú a chothromú ag gach leibhéal. Cinntíonn an dearadh seo leibhéal cobhsaí bhfolús le linn obair leanúnach nó athruithe beaga ar an ualach, rud a laghdóidh an baol go scaoilfear an réad sucked.

• Coinníollacha oibre solúbtha a oiriúnú

Tá raon lamháltais sreabhadh leathan ag na comhpháirteanna lárnacha agus tá siad ag luí le brúnna ais sceite éagsúla agus coinníollacha sceite. Tá sé oiriúnach go háirithe le haghaidh oibríochtaí asaithe de workpieces neamh-chaighdeánach le dromchlaí scagach, cuaire casta nó tréscaoilteacht aeir rian.

•Tréithe mearfhreagartha

Comhoibríonn an cuas réamh-chomhbhrú agus an cainéal sreabhadh íseal-táimhe chun bunú agus scaoileadh folúis milleasoicind a bhaint amach. Comhlíonann sé na riachtanais iarratais a bhaineann le tosú agus stop go minic i rithim uathoibrithe ardluais agus giorraíonn sé am feithimh an timthrialla.

• Comhtháthú feidhme modúlach

Coimeádann an príomhchorp comhéadan cosán gáis caighdeánach agus struchtúr suite suiteála chun tacú le comhtháthú tapa lasc bhfolús, aonad scagaire nó comhpháirt tostóra. Is féidir na modúil fheidhmiúla a chumrú go solúbtha de réir chastacht an chórais chun castacht iomlán an phíblíne a laghdú.

Ríomhphost: manager@cktworld.com
Íoslódáil
ROIMHE:Níl aon alt roimhe seo
AR Aghaidh:Ejector Fholúis Ilchéime Sraith ZL1

  • ZL3 ZL6
    Múnla ZL3M□□ ZL3H□□ Múnla ZL6M□□ ZL6H□□
    Trastomhas an nozzle [mm] 1.9 1.5 Trastomhas an nozzle [mm] 1.9×2 1.5×2
    Brú caighdeánach soláthair [MPa] 0.35 0.50 Brú caighdeánach soláthair [MPa] Gan comhla 0.35 0.50
    Folúsbhrú uasta [kPa] Nóta 1) -91 -93 Le comhla 0.37 0.52
    Uasráta sreafa iontógáil [L/nóiméad (ANR)] 280 Folúsbhrú uasta [kPa] Nóta 1) -91 -93
    300 Uasráta sreafa ionanálú [L/nóiméad (ANR)] 580
    Tomhaltas aeir [L/nóiméad (ANR)] 150 135 Sonraíochtaí táthcheangail/aerála 600
    Raon brú an tsoláthair [MPa] 0.2～0.6 Tomhaltas aeir [L/nóiméad (ANR)] 300 270
    Raon teochta oibriúcháin [°C] -5 go 50 (gan aon reo nó comhdhlúthú) Raon brú an tsoláthair [MPa] 0.2～0.6
    Sreabhán oibriúcháin Aer Raon teochta oibriúcháin [℃] -5 go 50 (gan aon reo nó comhdhlúthú)
    Friotaíocht chreathadh [m/s²] Nóta 2) 20 Sreabhán oibriúcháin Aer
    Friotaíocht tionchair [m/s²] Nóta 3) 100 Friotaíocht chreathadh [m/s²] Nóta 2) 20
    Friotaíocht tionchair [m/s²] Nóta 3) 100
    Nóta 1) Luachanna a fhaightear faoi choinníollacha tomhais ár gcuideachta ag brú soláthair caighdeánach. Féadfaidh na luachanna seo athrú ag brath ar bhrú an atmaisféir (aeráid, airde, etc.) nó modhanna tomhais.
    Nóta 2) 10 go 500 Hz, 2 uair i ngach ceann de na treoracha X, Y, agus Z (gan soláthar cumhachta, luachanna tosaigh).
    Nóta 3) 3 huaire i ngach ceann de na treoracha X, Y, agus Z (gan soláthar cumhachta, luachanna tosaigh).

    Comhla soláthair, sonraíochtaí comhla réabtha
    Múnla ZL3-JSY3140
    Am freagartha (ag 0.5 MPa) Níos lú ná 27 ms Nóta 1)
    Minicíocht oibriúcháin uasta 5 Hz
    Oibriú láimhe Cineál brú neamhghlasála
    Voltas rátáilte coil DC24V
    Luaineacht voltais incheadaithe ±10% den voltas rátáil
    Tomhaltas cumhachta 0.4W

    Sonraíochtaí tomhas brú
    Múnla GZ33-K1K-01-X56 GZ33-P1C-N01-X55
    Aonad brú kPa úsáidtear inHg agus psi le chéile lena léiriú
    Raon brú -100～100kPa -30inHg～14psi
    Snáithe ceangail R1/8 NPT1/8
    Cruinneas Taobh folúis ±3% F.S., taobh brú dearfach ±5% F.S.
    Meáchan 30g

    Torann sceite (luach tagartha)
    Múnla ZL3 ZL6
    Torann sceite [dB(A)] 68

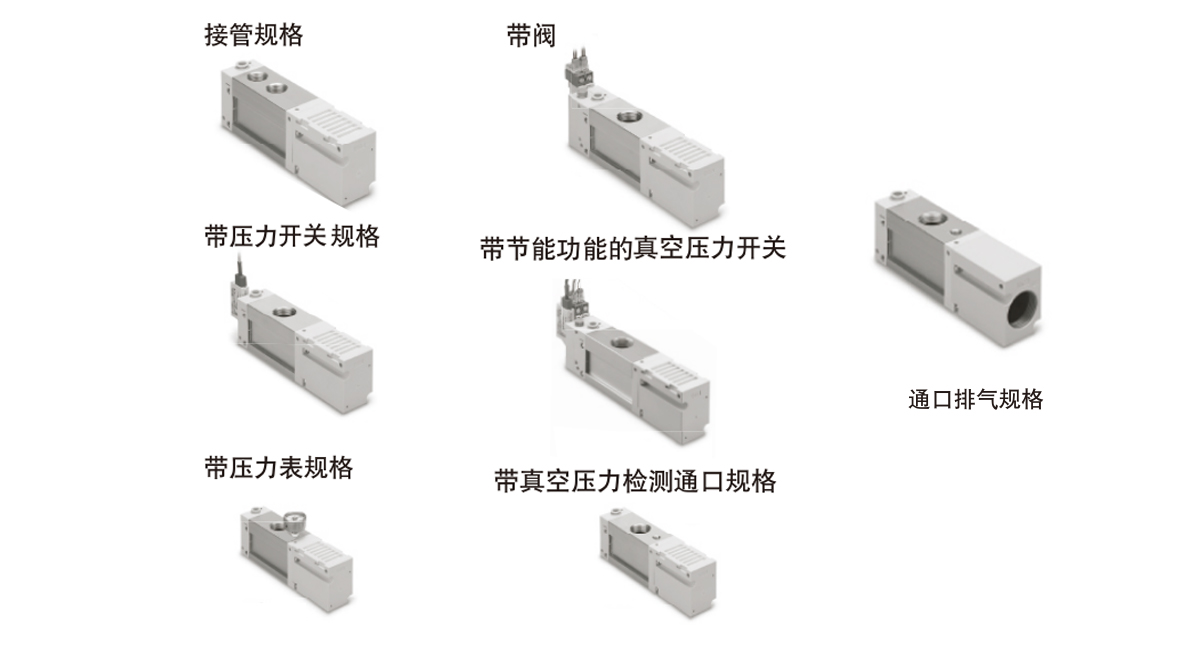

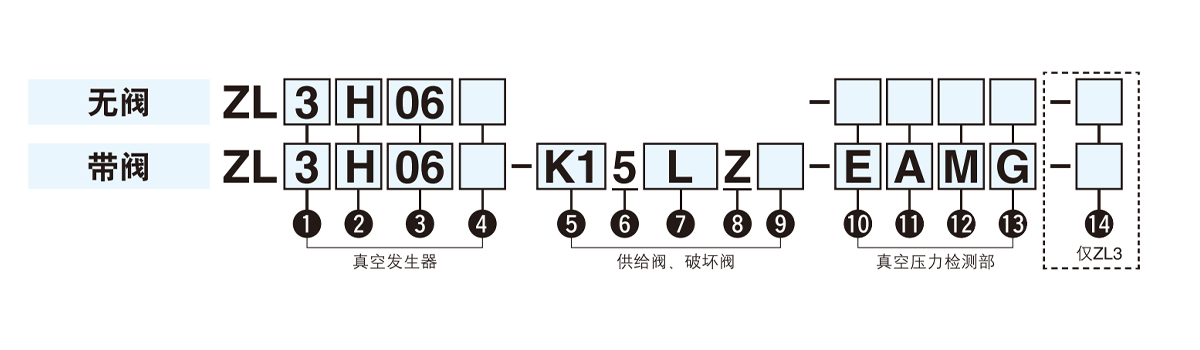

  • ① Uasráta sreafa iontógáil ② Brú soláthair caighdeánach ④ Sonraíochtaí sceite ⑦ Modh luaidhe-amach sreang
    3 300L/nim(ANR)※1 H 0.50MPa Gan mharcáil Muffler sceite Cineál soicéad L-chruthach
    6 600L/nim(ANR)※1 P Oscail sceite
    ※1 Nuair a nascadh píopaí agus scaoilte

    L: Fad sreang 0,3 m

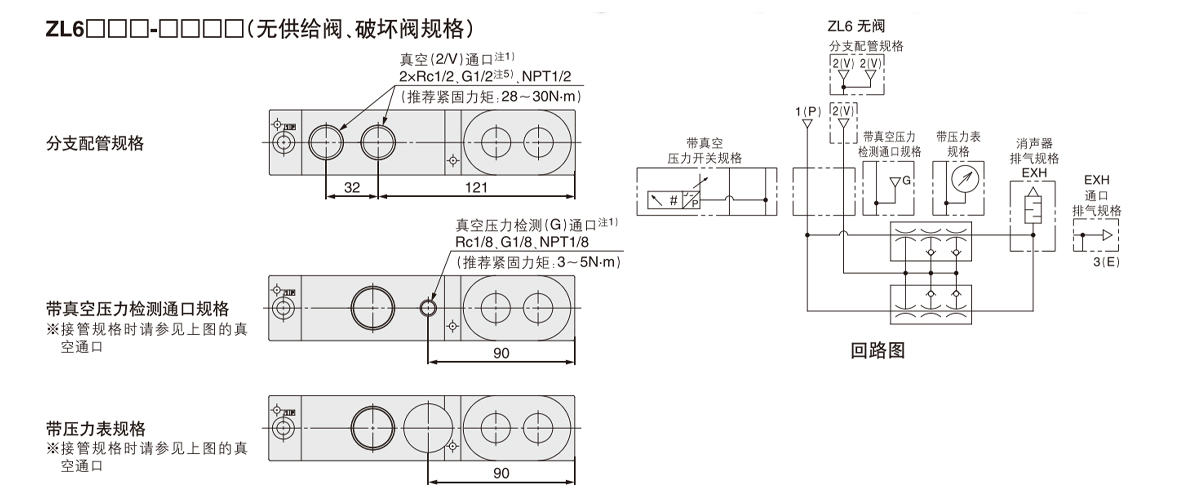

    ③ Folús (2/V) méid calafoirt / soláthar (1/P) port oiriúnach do thrastomhas seachtrach píopa
    Marcáil Folús (2/V) vent Soláthar (1/P) Tríd an gcalafort
    06 Rc3/4 Ceanglóir díreach 8 mm
    04 2 × Rc1/2 (sonraíochtaí píopa fo-dháilte)
    06L G3/4 Ceanglóir elbow 8 mm
    04L 2 × G1/2 (sonraíochtaí píopa brainse)
    ⑤ Comhla soláthair agus meascán comhla réabtha ⑩ Roinn Tástála Brú Fholúis
    K1 Comhla soláthair (N.C.), comhla bhriseadh (N.C.) Gan mharcáil Dada
    ⑥ Voltas rátáilte GN Le calafort tástála brú bhfolús (G):
    5 DC24V
    G Tomhsaire brú
    ⑧ Solas táscaire agus ciorcad cosanta overvoltage
    Z Le solas táscaire agus ciorcad cosanta overvoltage E Lasc brú folúis (folús 2 aschur)
    ⑨ Oibriú láimhe F Lasc brú folúis (2 aschur measctha)
    Gan mharcáil Cineál brú neamhghlasála

    ⑩ Ní infheidhme ach amháin nuair a roghnaítear E/F/V sa rannóg braite brú folúis.
    ⑪ Sonraíochtaí aschuir Ní bhaineann ach le ZL3
    A Bailitheoir oscailte NPN ⑭ Míreanna roghnacha
    Gan mharcáil Níl aon roghanna ar fáil
    B Bailitheoir oscailte PNP
    B Tionól cónascaire gléasta dromchla bun※9 (san áireamh sa phacáiste)
    ⑫ Sonraíochtaí aonaid

    ※9

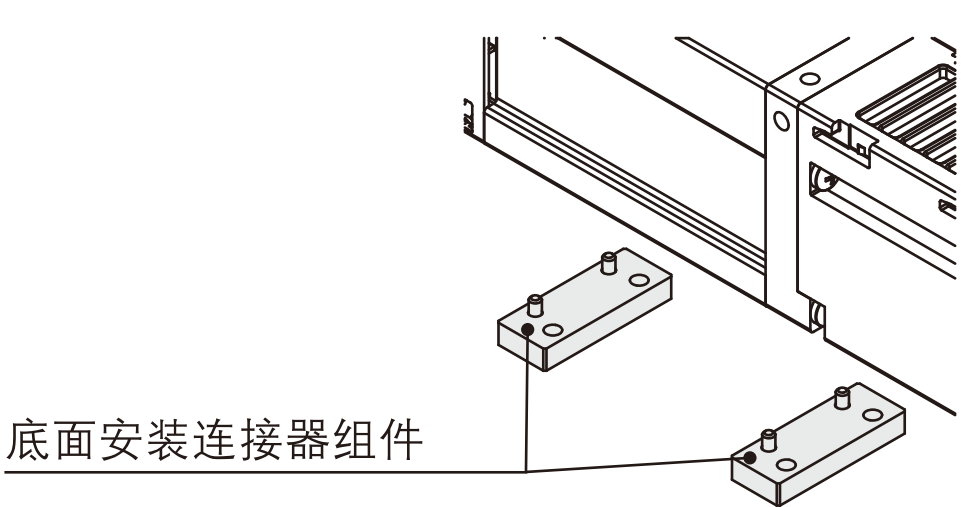

    Le haghaidh meaitseáil le cóimeálacha cónascaire le páirc gléasta scriú de 27 mm ar dhromchla bun an Model ZL212 roimhe seo. Ag teastáil nuair a chuirtear gléasta bun an dromchla in ionad an tSamhail ZL212 roimhe seo. (2 phíosa in aghaidh an tsraith, folaíonn sé 4 scriúnna). Tá poill gléasta taobh idirmhalartaithe fiú gan roghanna.

    Gan mharcáil Le feidhm chomhshó aonad
    M Aonad SI seasta (kPa)
    P Le feidhm chomhshó aonad (initial value psi)※10
    Sonraíochtaí ⑬Wire
    Gan mharcáil Sreang neamhphlugáilte
    G Sreangú le breiseán (2 m ar fad) (an pacáiste céanna)

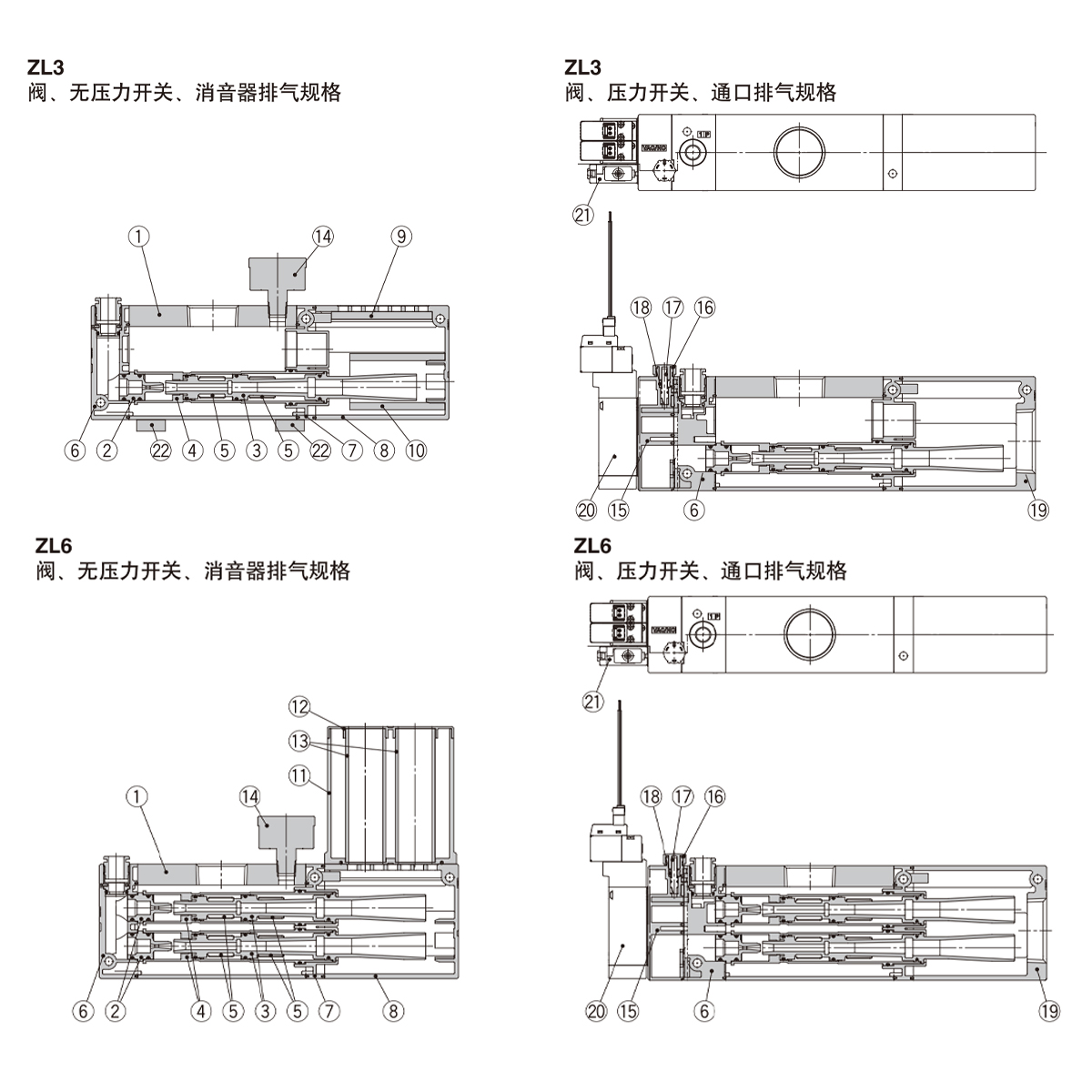

  • Páirteanna comhpháirte
    Uimhir Ainm Ábhar Nóta Uimhir Ainm Ábhar Nóta
    1 Príomhchorp “Cóimhiotal alúmanaim
    (anóidithe)"     		- 14 Tomhsaire brú - -
    15 Pláta comhla PBT -
    2 Nozzle POM - 16 Roth láimhe POM -
    3 Soic laval PBT 17 Comhla snáthaide PBT -
    4 Ceangaltán POM 18 Comhla snáthaide guide rod Prás (plátáil nicil leictrilít) -
    5 Comhla aon-bhealach FKM -
    6 Ceanglóir tosaigh PBT - 19 Bloc tríd-poll Cóimhiotal alúmanaim (cóireáilte le chrome, brataithe) -
    7 Ceanglóir cúil PBT -
    8 Sliogán tost 1 PBT - 20 Comhla soláthair, comhla réabtha - -
    9 Ábhar tost 1 Roisín 21 Lasc brú folúis - -
    10 Ábhar tost 2 Fabraic neamhfhite 22 Tionól cónascaire gléasta bun Prás (plátáil nicil leictrilít) -
    11 Sliogán tost 2 PBT - -
    12 Clúdach tost POM 23 Ábhar séalaithe (O-fáinní, etc.) HNBR/NBR -
    13 Ábhar tost 3 Fabraic neamhfhite (Neamh-inbhainte, ní mór cóimeáil muffler a chur in ionad) 24 Scriúnna tionól Cruach (crómáit trivalent) -
    - - - -

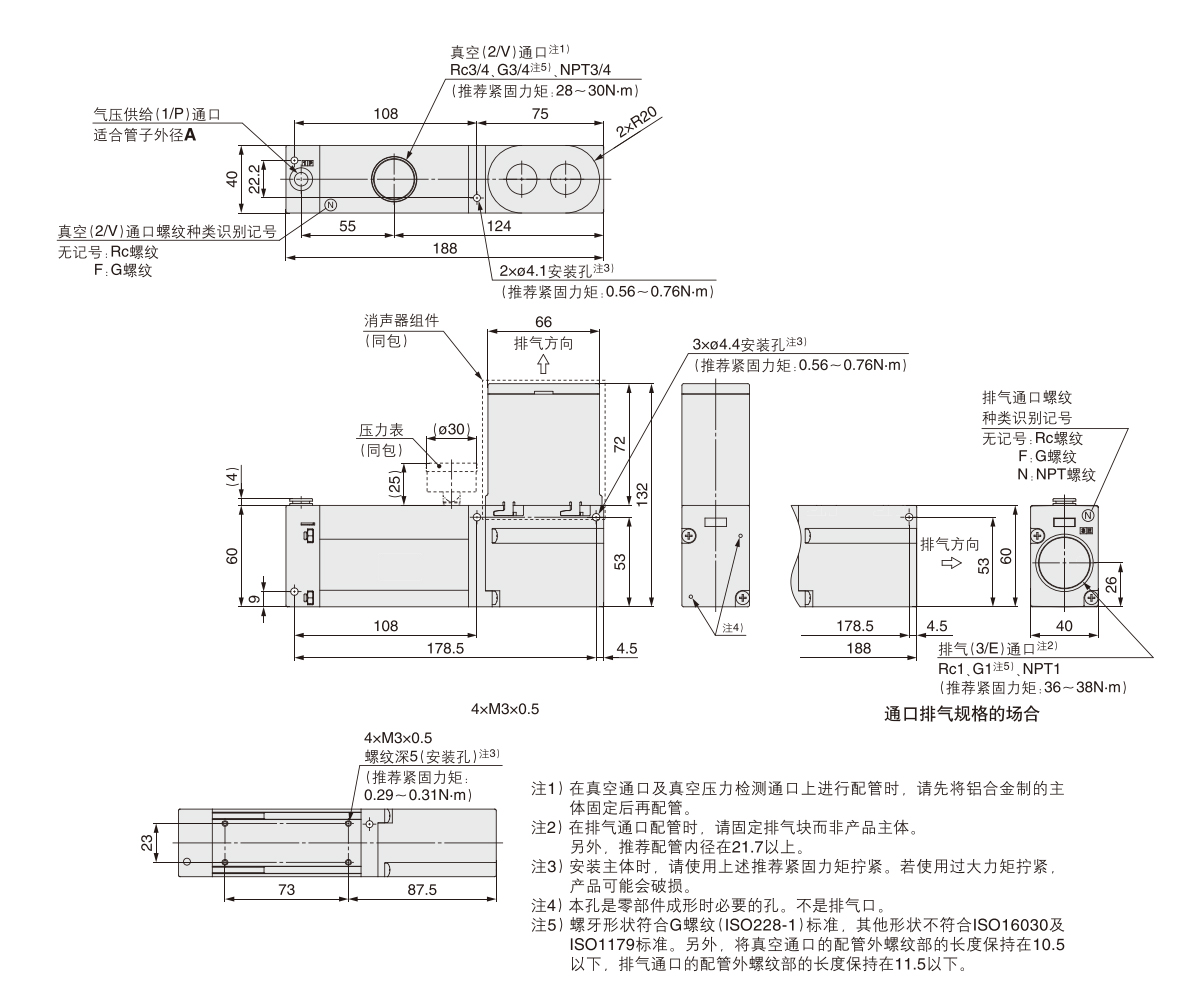

    Tá an calafort soláthair brú aeir (1/P) oiriúnach do thrastomhas seachtrach an phíobáin.
    A Scaoileadh dath muinchille
    ZL3[ □□ 8 liath éadrom

    Tá an calafort soláthair brú aeir (1/P) oiriúnach do thrastomhas seachtrach an phíobáin.
    A Scaoileadh dath muinchille
    ZL6  □ 8 liath éadrom
